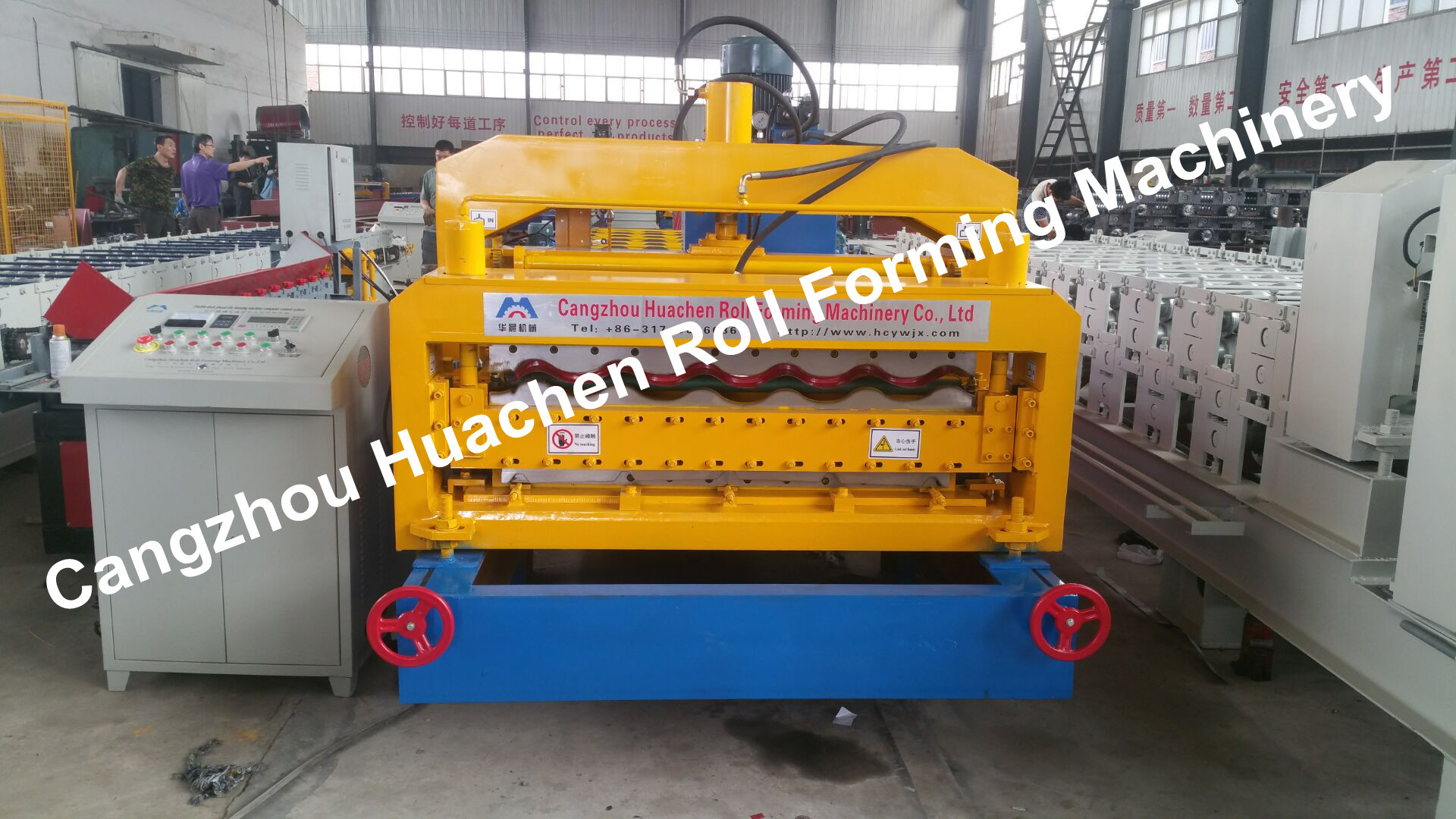

Rotolo di doppio strato del pannello di profilo del CE due che forma alta velocità a macchina

Applicazione:

Il rotolo di doppio strato che forma la macchina può separare il tetto lustrato prodotti ed il tetto di IBR in una linea o nei simili due profili.

I prodotti sono in costruzione ampiamente usato il magazzino su grande scala della acciaio-struttura, piante, supermercati, centri commerciali, i mercati commerciali, stadio, villaggi di festa, sanatori, hotel, ville, residenze e generi differenti di serre.

Parametri tecnici:

1) Potere del motore principale: 5.5kw

2) Azionamento: Catena

3) Diametro dell'albero primario: materiale di ¢76mm: acciaio della forgia 45# ed estiguuto

4) Materiale del rullo: l'acciaio della forgia 45# ed estigue la durezza 58-62, cromo del trattamento ha ricoperto 0.05mm

5) Stazione del rotolo: 13 gruppi per lo strato superiore e 11 gruppo per lo strato di fondo

6) Materia prima: 0.3-0.8mm

7) Larghezza di materia prima: 1220mm

8) Larghezza valida dopo fromed: ) velocità di lavoro 1150mm&1000mm9: 10m--15m/min (escluda il tempo di taglio)

10) Tolleranza di lunghezza: ±2mm

11) Peso della macchina: circa 8ton

12) Dimensione della macchina: Circa 10500×1800×1900mm L x W x H

13) Colore della macchina: dipenda) dal codificatore customer14: Omron

15) Controllo: SpA Panasonic, fatto nel Giappone. 380V 50HZ

16) Pannello di funzionamento del computer: schermo commovente

17) Taglio: ) Taglio automatico idraulico cutting18 quando portata la lunghezza dell'insieme.

19) Potenza idraulica: 3KW

20) Materiale della lama: Cr12, 58°-62° estiguuto

21) Pressione di esercizio: 16mpa

22) Tolleranza di taglio: +/- 1.5mm

Flusso di funzionamento:

formazione del Uncoiler-Alimentare-rotolo--- tavola idraulica dell'lunghezza-uscita del taglio

Carattere della struttura principale

a) La struttura è semplice e l'aspetto della macchina è bello perché adottiamo la struttura dell'forma-acciaio e la maggior parte del connettore è vite che facciano il flessibile a macchina e più forte.

b) Tutte le componenti della macchina provengono da impresa marca-famosa in modo che assicurino la funzione normale a macchina molto efficacemente.

c) Adottiamo la formazione lunghezza-fissa automatica ed il taglio per garantire la lunghezza per essere precisi ed il prodotto finito chiaro senza deformare.

d) È molto facile da installare l'attrezzatura ed adatto a produzione nella fabbrica.

e) A basso rumore con alta efficienza

Vantaggio:

disponibile per due profili copra il pannello ha diviso una struttura, comprimono il costo.

1) Usato per produrre i pannelli differenti del tetto ed i pannelli di parete
2) i pannelli prodotti presentano tali vantaggi come qui sotto:
profilo dell'indennità di a)
b) colore attraente
c) collegamento agile
d) leggermente curvo
3) di rotolo livello doppio che forma macchina
4) possiamo progettare e fabbricare il tipo differente per colpire i vostri profili di particolare
