12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena

1SET
MOQ
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo materiale: PPGI/IG
Spessore del materiale: 0,3-0,6 mm
Id. materiale: 1250 mm
Stazioni a rulli: 12stazioni
Materiale del rullo e dell'albero: Tempra e placcatura dell'acciaio 45#
Diametro dell'albero: Φ70mm
Materiale della taglierina: CR12
Tipo di unità: Trasmissione a catena
Velocità: 4 m/min
Potenza totale: 5,5+5,5KW
Voltaggio: 380 V 50 Hz 3 fasi (personalizzabile)
Evidenziare:

Roll apparecchiature facenti

,

Cold rullo che forma macchina

Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC25-180-1080
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto
Apparecchiature per la formazione di rotoli di piastrelle per tetti

Macchine per la fabbricazione di piastrelle vetrate

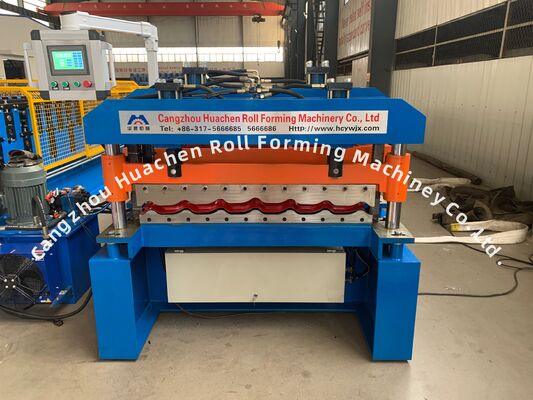

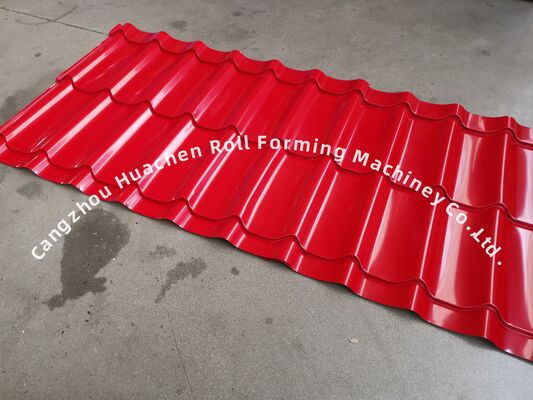

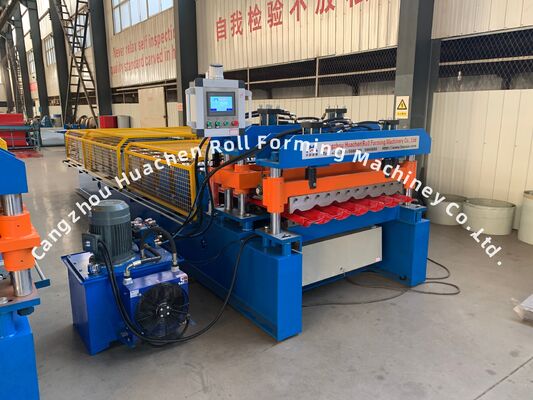

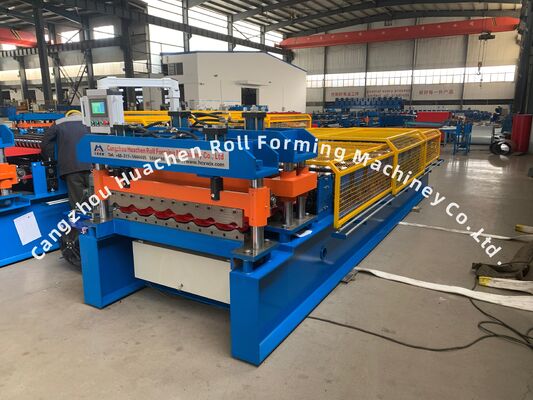

Visualizzazione del prodotto
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 0 12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 1 12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 2 12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 3
Requisiti materiali
  • Le piastre rivestite devono soddisfare le pertinenti norme di ispezione con rivestimento a colori senza buccia per garantire la qualità del rotolamento
  • L'acciaio galvanizzato deve soddisfare le norme di prova pertinenti senza peeling dello strato di zinco per mantenere la qualità del rotolamento
Flusso di lavoro e layout
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 4
Specifiche tecniche
Parametro Specificità
Tipo di materiale IGP/IGP
Spessore 0.3-0.6 mm
Larghezza 1250 mm
Stazioni a rulli 12 stazioni
Materiale del rullo e dell'albero 45# Acciaio
Diametro dell'albero Φ70 mm
Materiale del taglio CR12
Tipo di unità Azionamento a catena
Velocità 4 m/min
Potenza totale 5.5 + 5,5 kW
Voltaggio 380V 50Hz 3 fasi
Componenti e caratteristiche della linea
5T Decoiler manuale
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 5

Supporta la bobina e consente il movimento rotativo. Capacità portante: 5T. Diametro interno: 470-530mm (regolabile in base alla domanda).Equipaggiato con un dispositivo di frenatura per evitare danni alla macchina causati da un impatto durante il funzionamento.

Tavolo di alimentazione e pre-taglio
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 6

Guida la bobina nella posizione corretta per la formazione del rotolo. Include un dispositivo di taglio a trazione manuale per un comodo pre-taglio quando si cambia colore o spessore.

Fabbricazione di macchine per la produzione di acciaio
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 7

I rulli lavorati sono lisci, duri, resistenti alla ruggine e non graffiano il foglio durante il funzionamento.

Stazione di pompaggio idraulica
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 8

Il serbatoio idraulico utilizza olio idraulico 46 # dotato di ventola di raffreddamento per il raffreddamento di circolazione interna per prevenire problemi di alta temperatura dell'olio.Marca della valvola solenoideHuade.

Armadio di controllo touch screen
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 9

Dispone di modalità di funzionamento automatiche e manuali. Consente la regolazione della lunghezza e della quantità del foglio bersaglio tramite touchscreen. Sistema semplice e facile da usare. Marche di componenti elettrici: VFD: Delta,Interruttore di circuito: Delixi, Contattore: Delixi, Relai: Xinling, PLC: Delta, Trasformatore: Delixi.

Sezione di premitura e tagliatore
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 10

Il materiale della lama e dello stampo di pressatura è CR12, con elevata resistenza, eccellente indurimento e resistenza all'usura superiore.

Tabella di uscita
12 stazioni vetrata piastrelle roll formare macchina per 0,3-0,6 mm di spessore lamiere di acciaio con azionamento a catena 11

Il supporto è dotato di rulli per facilitare la spedizione dei prodotti senza graffi.

Parti di ricambio incluse
Componente Quantità
Catene 2 serie
Valvola solenoide 1 set
Interruttore di viaggio 2 serie
Chiavi francesi aperte 2 serie
Chiave francese esagonale 2 serie
Contatore 1 set
- La chiave inglese. 2 serie
Sigilli per olio 1 set
Servizio post-vendita
  • Disponibile produzione di macchine su misura - inviare disegni per consultazione del progetto
  • Assistenza per l'approvvigionamento di materiali - prezzi competitivi per i rotoli colorati
  • Garanzia di un anno con supporto tecnico permanente
  • Disponibile una formazione tecnica in loco (il cliente copre il visto, il biglietto di ritorno, alloggio, cibo e salario giornaliero di US$100)
  • Servizio di macchine all'estero da parte di ingegneri qualificati
  • Assistenza alla visita della fabbrica, compresa la prenotazione di alloggi e di trasporto
