Casa /Prodotti/Doppio strato rullo che forma macchina/Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm

Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm

1SET
MOQ
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo materiale: PPGI/IG
Spessore del materiale: 0,3-0,6 mm
Larghezza materiale: Superiore:1200mm; Giù: 1220 mm
Stazioni a rulli: Superiore:12stazioni; Giù: 15 stazioni
Materiale del rullo e dell'albero: Tempra e placcatura dell'acciaio 45#
Diametro dell'albero: Ø70 mm
Materiale della taglierina: CR12
Tipo di unità: Trasmissione a catena
Velocità: 15 m/min
Potenza totale: 5,5+5,5KW
Voltaggio: 380V 50Hz 3phases (personalizzabile)
Evidenziare:

Metal rotolare macchina formatura

,

lamiera rotolare Formatrici
Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC18-32-1200-1220
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto

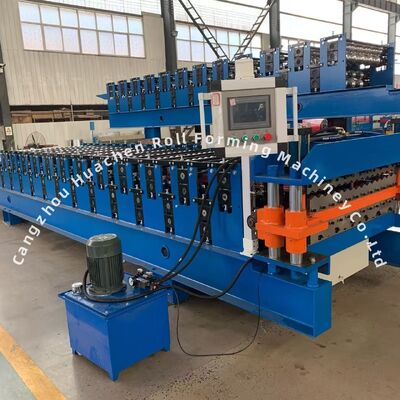

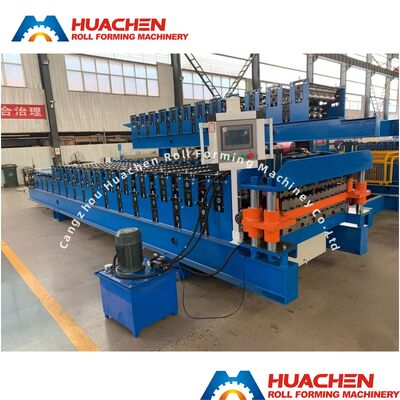

Macchina professionale per la formatura di rotoli a doppio strato / Macchina per la formatura di pannelli murali 380V
Imballaggio e consegna
Dettaglio imballaggio

1. Fissare al contenitore con fune metallica e saldare la macchina al contenitore con ferro angolare

2. La macchina formatrice principale e il svolgitore sono nudi (Se necessario, possiamo anche imballarli con plastica impermeabile)

3. Il sistema di controllo PLC e la pompa motore sono imballati con copertura in carta impermeabile
Dettaglio consegna

15-20 giorni dopo il pagamento anticipato
Specifiche tecniche
Parametro Specifiche
Tipo di materiale PPGI/GI
Spessore 0.3-0.6mm
Larghezza Superiore: 1200mm; Inferiore: 1220mm
Stazioni di rulli Superiore: 12 Stazioni; Inferiore: 15 Stazioni
Materiale rulli e albero Acciaio 45# temprato e placcato
Diametro albero Φ70mm
Materiale lama CR12
Tipo di trasmissione Trasmissione a catena
Velocità 15m/min
Potenza totale 5.5+5.5KW
Tensione 380V 50Hz 3Fasi (personalizzabile)
Componenti e parametri tecnici
Componente Descrizione
Svolgitore manuale da 5T
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 0

Questa parte viene utilizzata per supportare la bobina e farla ruotare.

  • Capacità di carico: 5T
  • Diametro interno: 470-530mm (regolabile secondo necessità)
  • Dotato di dispositivo di frenatura per evitare danni alla macchina dovuti a impatti
Tavola di alimentazione e pre-taglierina
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 1

Guida la bobina nella posizione corretta e la dirige verso la parte di formatura a rulli. Include un dispositivo di taglio a strappo manuale per il pre-taglio conveniente durante il cambio di colore o spessore.
Albero e rullo
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 2

Materiale: acciaio 45# temprato e placcato. I rulli lavorati sono lisci, duri e non arrugginiscono. Non lasceranno graffi sul lamiera durante il lavoro.
Stazione pompa idraulica
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 3

Aziona la lama per iniziare il lavoro di taglio. Il serbatoio idraulico utilizza olio idraulico 46#. Dotato di ventola di raffreddamento per il raffreddamento a circolazione interna per garantire che la stazione della pompa dell'olio non venga influenzata dall'alta temperatura dell'olio durante il lavoro.

Marca valvola a solenoide: Huade
Armadio di controllo touch screen
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 4

L'armadio di controllo ha due modalità: automatica e manuale. La lunghezza unitaria del foglio target e la quantità possono essere impostate nel touchscreen. Il sistema è semplice e facile da usare.

Marche componenti elettrici:
  • VFD: Delta
  • Interruttore automatico: Delixi
  • Contattore: Delixi
  • Relè: Xinling
  • PLC: Delta
  • Trasformatore: Delixi
Sezione di pressatura e lama
Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 5

Il materiale della lama è CR12. Con elevata resistenza, migliore temprabilità e buona resistenza all'usura.
Tavola di uscita

Questa parte viene utilizzata per raccogliere i prodotti formati. La staffa è dotata di rulli per facilitare l'avanzamento del prodotto senza graffi.
Parti di ricambio
Parte Quantità
Catene 2 set
Valvola a solenoide 1 set
Interruttore di fine corsa 2 set
Chiavi aperte 2 set
Chiave esagonale 2 set
Contatore 1 set
Chiave inglese 2 set
Paraolio 1 set
Flusso di processo

Flusso di processo macchina formatrice di tegole per tetti a doppio strato personalizzata:

Svolgitore → Alimentazione e guida → Formatura a rulli → Pressatura idraulica → Taglio idraulico → Prodotto sulla tavola di uscita

Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 6 Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 7 Macchina professionale per la formazione di rotoli a doppio strato da 380 V con velocità di 15 m/min per pannelli da parete da 0,3-0,6 mm 8
Informazioni aggiuntive
  • Materiale: lamiere di acciaio colorato
  • Velocità macchina: 8-12m/min
  • 18 anni di esperienza nella produzione
  • Certificato CE e ISO
  • Produttori professionali di macchine per la formatura di rotoli
