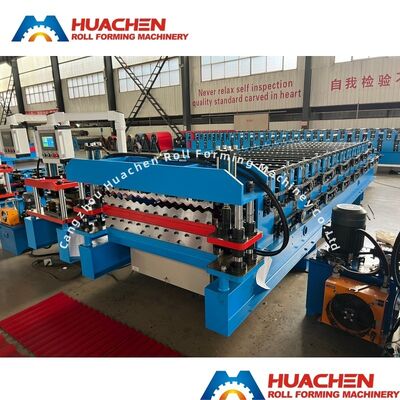

Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate

1SET
MOQ

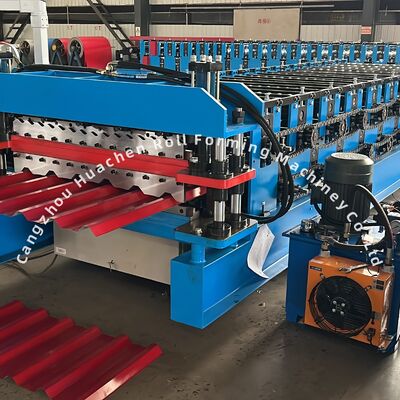

Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo materiale: PPGI/IG
Spessore del materiale: 0,3-0,6 mm
Larghezza del materiale:: Superiore:1200mm; Giù: 1220 mm
Stazioni a rulli: Superiore:11stazioni; Giù: 12 stazioni
Materiale del rullo e dell'albero: Tempra e placcatura dell'acciaio 45#
Diametro dell'albero: Ø70 mm
Materiale della taglierina: CR12
Tipo di unità: Trasmissione a catena
Velocità: 15 m/min
Potenza totale: 5,5+5,5KW
Voltaggio: 380V 50Hz 3phases (personalizzabile)
Evidenziare:

lamiera rotolare Formatrici

,

Ondulato rotolo formatrice

Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC18-32-1200-1220
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto

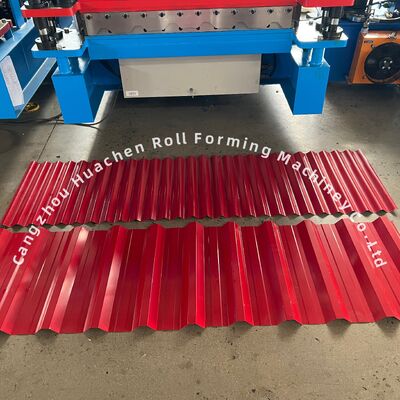

Doppia strato di piastrelle pannello vetrato colore di acciaio Roof Sheet Roll Forming Machine CE
Principali parametri tecnici
Parametro Specificità
Tipo di materiale IGP/IGP
Spessore 0.3-0.6 mm
Larghezza Superiore:1200 mm; inferiore:1220 mm
Stazioni a rulli In alto: 12 stazioni; in basso: 15 stazioni
Materiale del rullo e dell'albero 45# Acciaio
Diametro dell'albero Φ70 mm
Materiale del taglio CR12
Tipo di unità Azionamento a catena
Velocità 15 m/min
Potenza totale 5.5+5.5KW
Voltaggio 380V 50Hz 3 fasi (può essere personalizzato)
Componente e parametri tecnici
Componente Descrizione e specifiche
5T Decoiler manuale
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 0
Questa parte viene utilizzata per sostenere la bobina e realizzare la bobina in modo rotativo.
  • Capacità portante: 5T
  • Diametro interno: 470-530 mm (regolabile in base alla domanda)
  • Equipaggiato con dispositivo di frenatura per prevenire danni alla macchina da impatto
Tavolo di alimentazione e pre-taglio
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 1
Guida la bobina nella posizione corretta e la dirige verso la parte di formazione del rotolo.
Fabbricazione di macchine per la produzione di acciaio
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 2
Il materiale è 45# Acciaio Sfogo e Placcaggio. I rulli lavorati sono lisci, duri e non arrugginiscono. Non lasciano graffi sul foglio durante il lavoro.
Stazione di pompaggio idraulica
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 3
Il serbatoio idraulico utilizza olio idraulico 46#.Equipaggiato con ventilatore di raffreddamento per il raffreddamento di circolazione interna per garantire che la stazione di pompa dell'olio non sia influenzata da un'alta temperatura dell'olio durante il lavoro.
Marca della valvola solenoide: Huade
Armadio di controllo touch screen
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 4
Il sistema è semplice e facile da utilizzare, è dotato di due modalità: automatica e manuale. La lunghezza dell'unità del foglio e la quantità possono essere impostate sul touchscreen.
Marche di componenti elettrici:
  • VFD: Delta
  • Interruttore: Delixi
  • Contatto: Delixi
  • Relay: Xinling
  • PLC: Delta
  • Trasformatore: Delixi
Sezione di premitura e tagliatore
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 5
Il materiale della lama è CR12, con elevata resistenza, migliore indurimento e buona resistenza all'usura.
Tabella di uscita Questa parte viene utilizzata per raccogliere i prodotti formati.
Parti di ricambio
Parte Quantità
Catene 2 serie
Valvola solenoide 1 set
Interruttore di viaggio 2 serie
Chiavi francesi aperte 2 serie
Chiave francese esagonale 2 serie
Contatore 1 set
- La chiave inglese. 2 serie
Sigilli per olio 1 set
Grafico di flusso
Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 6 Macchina per profilatura a doppio strato con potenza da 5,5 kW, velocità da 8-10 m/min e controllo PLC Panasonic per pannelli smaltati per tegole e lamiere grecate colorate 7
Domande frequenti
Qual e' il tempo di consegna?
A seconda del tipo di macchina, durata da 1,5 giorni a 60 giorni dalla data dell'ordine.
Avete il supporto post-vendita?
Sì, siamo felici di dare consigli e abbiamo anche tecnici qualificati disponibili in tutto il mondo.
Vendete solo macchine standard?
No, la maggior parte delle nostre macchine sono costruite secondo le specifiche dei clienti, utilizzando componenti di alta marca.
Cosa farai se la macchina si rompe?
Il periodo di garanzia della nostra macchina è di 12 mesi. Se le parti rotte non possono essere riparate, possiamo inviare le nuove parti sostituire le parti rotte liberamente, ma devi pagare tu stesso il costo espresso.Se è oltre il periodo di garanzia, possiamo negoziare per risolvere il problema, e forniamo il supporto tecnico per tutta la vita dell'attrezzatura.
Puoi essere responsabile del trasporto?
Sì, mi dica il porto di destinazione o l'indirizzo.
Come posso visitare la tua azienda?
1) Volare all'aeroporto di Pechino, In treno ad alta velocità Da Pechino Nan a Cangzhou Xi (1 ora).
2) Volare all'aeroporto di Shanghai: Con il treno ad alta velocità da Shanghai Hongqiao a Cangzhou Xi (4.5 h), allora possiamo prenderti.
Puoi fare la macchina secondo il mio disegno o il tipo di foto?
Abbiamo un team esperto per elaborare il piano di progettazione e produzione più adatto per la macchina.
Come possiamo essere sicuri che ci consegnerete una macchina di qualità con pezzi di ricambio?
1I clienti mandano i tecnici alla nostra fabbrica per controllare la qualità.
2Possiamo mandare i tecnici alla fabbrica dell'acquirente per l'installazione della macchina.
Quale polizza di garanzia?
Entro il periodo di un anno, potremmo fornirvi i pezzi di ricambio gratuitamente per eventuali parti danneggiate causate da problemi di qualità dopo due anni, è necessario acquistare dal costo di fabbrica.
