Dettagli:
|
Utilizzo: | Perno e pista | Capacità: | 25m/min |
---|---|---|---|
Caratteristica: | taglio senza sosta | Viaggio: | Cuscinetto |
Spessore: | 0.3-0.6mm | voltege: | 380V |
Evidenziare: | rotolo del perno di u c che forma macchina,rotolo combinato del perno di c che forma macchina,il servo perno tagliato d'inseguimento rotola precedente |
Luce combinata Keel Rolling Forming Machine del perno della scanalatura a "u" C
Luce combinata Keel Rolling Forming Machine del perno della scanalatura a "u" C
La scanalatura a "u" combinata C fissa Keel Rolling Forming Machine leggero è progettata basato sui requisiti di cliente. Per una cosa, può comprimere il sapce della fabbrica ed il costo di produzione di risparmio. Il perno ed il camion frequenntly sono utilizzati in muro a secco che fa e fabbricazione del soffitto. Qui sono alcuni profili di disegno per il vostro riferimento:
Che cosa è profilo della pista e del perno e come è usato?
La macchina combinata della chiglia della luce del UC potrebbe essere utilizzata per fare il perno di C e la pista di U da da un macchina e voi non deve regolare il distanziatore. La pista combinata di U e macchina del perno di C è come la fabbricazione della macchina due insieme ma facendo uso di un insieme del sistema di controllo del sistema dell'elettricità, dello SpA e del telaio della macchina. Con questo metodo, la macchina combinata prende poco spazio e risparmia i certi soldi. Per tutte le dimensioni U la pista ed il perno di C hanno potuto combinarsi insieme.
Come la scanalatura a "u" combinata C fissa Keel Rolling Forming Machine leggero è progettato?

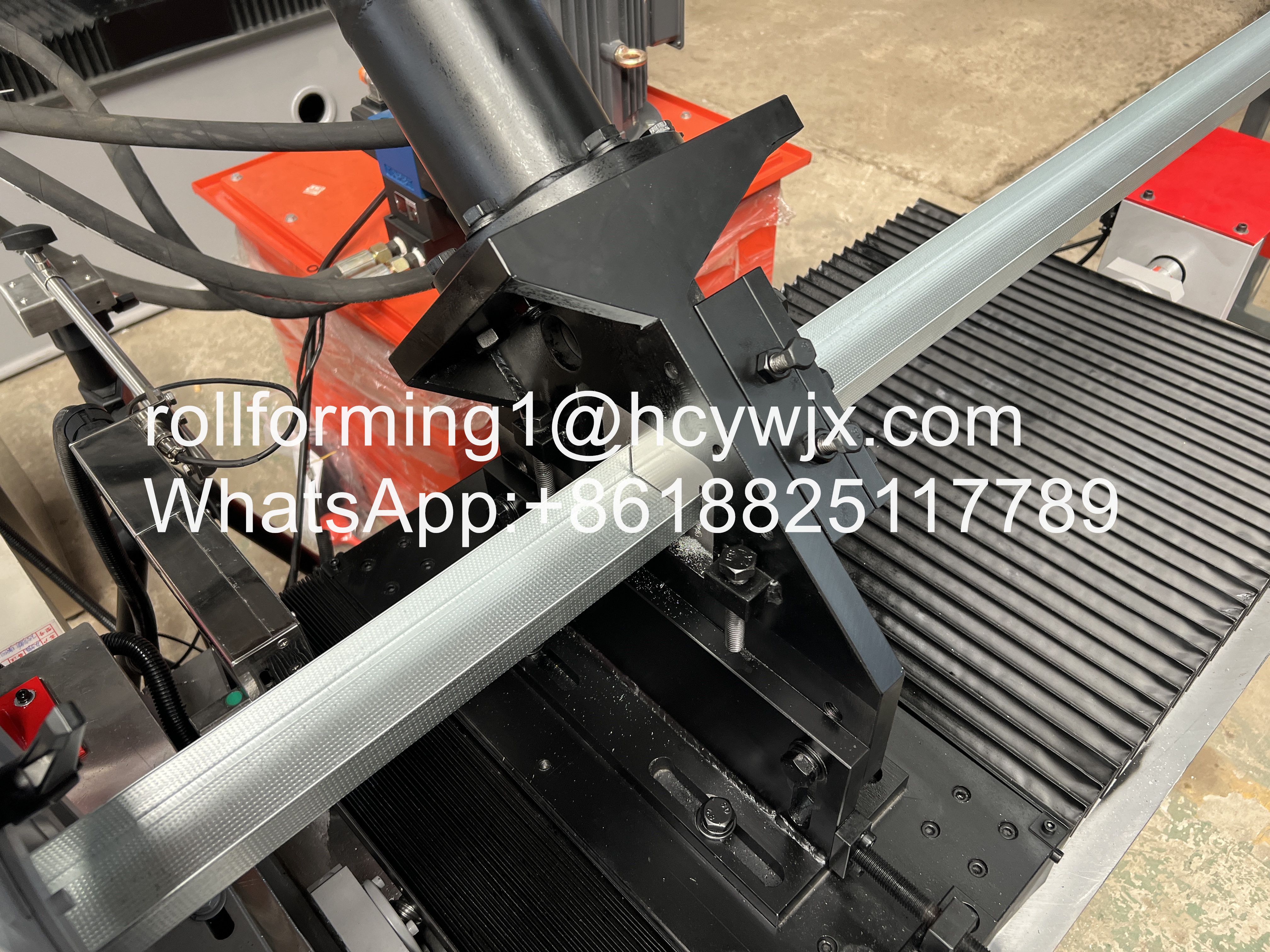

Stesso con l'intero rotolo che forma la macchina, questa macchina leggera combinata della chiglia è composto da Decoiler, livellante la spiaggia, il rotolo che formano la macchina, il sistema di taglio ed altri. Ma la macchina principale avrà qualche differente. Qui è l'immagine della macchina di dettaglio per il vostro riferimento:
Descrizione:
Parametro di Keel Roll Forming Machine Main
No. |
Parametro principale di Keel Roll Forming Machine |
|
1 |
Adatto elaborare |
Piatto d'acciaio di colore |
2 |
Larghezza del piatto |
175 millimetri |
3 |
Rulli |
12 file |
4 |
Dimensioni |
6100*1150*1510mm |
5 |
Potere |
4.5+3kw |
6 |
Materiale di rotolamento |
sopportare dell'asse d'acciaio (estiguendo) |
7 |
Spessore del piatto |
0.3-0.6 millimetri |
8 |
Produttività |
20m/min |
9 |
Diametro del rullo |
Φ50mm |
10 |
Tensione |
380V 50Hz 3phases |
11 |
Materiale del piatto tagliente |
Cr12 |
12 |
Idraulico |
40# |
13 |
Elaborazione della precisione |
All'interno di 1.00mm |
14 |
Sistema di controllo |
Controllo dello SpA |
Componenti dell'attrezzatura: Uncoiler-rotolo artificiale che forma sistema-taglio sistema-idraulico di controllo di controllo del macchina-computer
Perché scelga la macchina della pista dell'associazione U e del perno di C?
1. Piccola progettazione di macchina, prende il piccolo spazio nella fabbrica. Se fabbrica avete piccolo spazio, scelga prego questo tipo.
2. Per la pista di U ed il perno di C, non dovete cambiare il rullo e regolare il distanziatore.
3. , Poichè i due profili di disegno potrebbero essere fatti da una macchina, un sistema di controllo più a basso costo dello SpA, un insieme dei motori.
Un po'più di parametri del dettaglio della macchina per il vostro riferimento:
Decoiler manuale | ||||
Diametro interno della bobina materiale | 450mm-550mm | |||
Larghezza massima della bobina | 300mm | |||
Capacità di carico | 1500kg | |||
Rotolo principale che forma macchina | ||||
Numero di formazione dei punti | 9 stazioni | |||
Materiale dell'asse: diametro esterno d'acciaio 45# | 50mm | |||
Materiale del rullo: | Cr12MoV | |||
Trasporto | dall'ingranaggio | |||
Formazione della velocità: | 15-20m/min | |||
Motore | 7.5kw | |||
Tensione | 380v, 50Hz, fase 3 | |||
Sistema di taglio | ||||
Uso | Insieme alle parole di perforazione, tagliare sarà fatto insieme. | |||
Materiale delle lame | Gcr12 ha estiguuto | |||
Alimentazione elettrica | potenza idraulica | |||
Pagina | Stile della colonna con il sistema del pignone & dello scaffale | |||
Commutatore del colpo | commutatore fotoelettrico senza contatto | |||
Stazione idraulica | ||||
Potere idraulico del motore | 3kw | |||
Olio idraulico | 46# | |||
Componenti | Il sistema include un insieme del serbatoio idraulico, un insieme della pompa di olio idraulico e due tubi idraulici. E due insiemi delle valvole di elettromagnetismo. | |||
Sistema di controllo elettrico | ||||
Caratteristica |
1. SpA adottato, trasduttore, pannello di tocco dal delta Taiwan per assicurare alta velocità con stabilità, precisione e vita. 2. L'altro elemento elettrico è delta. 3. Fornito del commutatore mobile, della rottura dell'aria, del radiatore, del trasformatore & del protettore elettrico di perdita per la convenienza e la sicurezza di operazione. |
|||
Marca | Panasonic |
