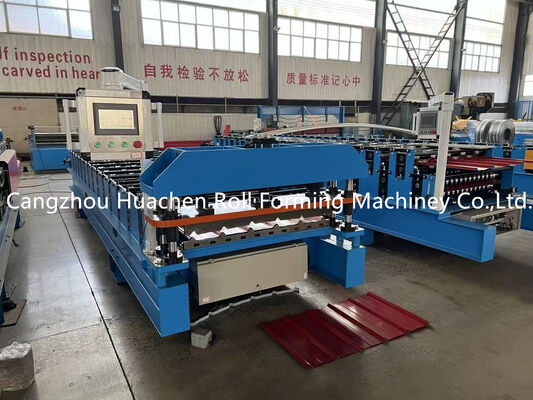

Macchina per la formatura di rotoli di lamiere per tetti con controllo touch screen, 14 stazioni e potenza di 5,5KW

Questo componente supporta la bobina e consente il movimento rotatorio. Capacità portante: 5T. Diametro interno: 470-530 mm (regolabile). Dotato di dispositivo di frenatura per prevenire danni da impatto durante il funzionamento.

Guida la bobina nella posizione corretta per la formatura a rulli. Include un dispositivo di taglio a trazione manuale per il pre-taglio quando si cambia colore o spessore.

Materiale: acciaio 45# tempra e placcatura. I rulli lavorati sono lisci, duri, resistenti alla ruggine e non graffiano la lamiera durante il funzionamento.

Aziona la taglierina per le operazioni di taglio. Utilizza olio idraulico 46#. Dotata di ventola di raffreddamento per il raffreddamento a circolazione interna per prevenire problemi di alta temperatura dell'olio. Marca della valvola solenoide: Huade.

Offre modalità di funzionamento automatico e manuale. Consente l'impostazione della lunghezza e della quantità della lamiera desiderata tramite l'interfaccia touchscreen. Componenti elettrici: VFD (Delta), Interruttore automatico (Delixi), Contattore (Delixi), Relè (Xinling), PLC (Delta), Trasformatore (Delixi).

Materiale della lama: CR12 con elevata resistenza, eccellente temprabilità e resistenza all'usura superiore.

Raccoglie i prodotti formati. Dotato di rulli per facilitare l'inoltro del prodotto senza graffi.

Svolgitore manuale → Pre-taglio → Formatura a rulli → Taglio → Tavolo di uscita

• Larghezza di alimentazione: 1250 mm
• Capacità: 5 tonnellate
• Diametro interno: 500-590 mm
• Diametro esterno massimo: 1500 mm
• Modalità di espansione e combattimento: espansione interna e combattimento manuale
• Modalità di alimentazione: manuale

• Installato dopo l'alimentazione per i cambi di bobina
• Tipo di taglio: manuale
• Funzione: per la sostituzione della bobina
• Quantità: 1 unità

• Materiale del rullo: superficie cromata ASTM1045
• Diametro dell'albero: Φ70 mm materiale: SAE1045 con tempra e rinvenimento
• Telaio principale: saldatura a trave 350H
• Struttura della macchina: pilastro di guida

Funzione di sicurezza per prevenire incidenti durante il funzionamento.

• Taglia la lamiera dopo la formatura a rulli alla lunghezza richiesta
• Utilizza due cilindri idraulici per il funzionamento
• Materiale della lama: Cr12, durezza 58-62 HRC
• Potenza di taglio: 4 kW idraulica
• Pressione di esercizio: 12 MPa regolabile
• Misurazione della lunghezza: misurazione automatica della lunghezza dell'encoder
• Tolleranza della lunghezza: +/- 1,5 mm per ogni pezzo

• Impostazione programmabile della lunghezza e della quantità del profilo
• Lingua del sistema operativo: inglese e cinese
• Taglia automaticamente alla lunghezza e si ferma quando viene raggiunta la quantità richiesta
• PLC: Panasonic o personalizzazione disponibile
