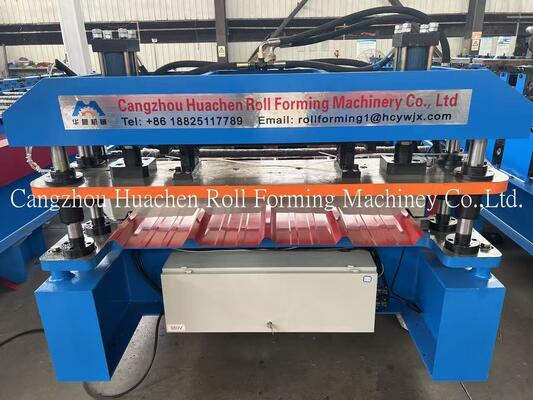

11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment

1SET
MOQ
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo materiale: PPGI/GI
Spessore del materiale: 0,3-0,6 mm
larghezza del materiale: 1200 mm
Stazioni a rulli: 11Stations
Materiale del rullo e dell'albero: 45# Acciaio
Diametro dell'albero: Ø70 mm
Materiale taglierina: CR12
Tipo di unità: trasmissione a catena
Velocità: 15 m/min
Potenza totale: 5.5+5.5KW
Voltaggio: 380v 50Hz 3 fasi (può essere personalizzato)
Evidenziare:

Cold rullo che forma macchina

,

Tetto rullo pannello che forma macchina
Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC28-250-1000
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto
Linea di formatura a rulli per lastre di copertura in alluminio Metcopo Step Tile

Questa attrezzatura di formatura a rulli produce lastre di copertura in alluminio Metcopo Step Tile, un nuovo modello di tegola che offre prestazioni migliorate rispetto alle lastre di copertura a gradini standard.

Panoramica del sistema

La linea di produzione completa di lastre di copertura a gradini in alluminio metcopo comprende un svolgitore elettrico automatico da 5 tonnellate, una guida per lastre, una macchina per la corrugazione, una taglierina idraulica, tavoli di supporto e un controller PLC Mitsubishi. Questa macchina laminatrice consente agli operatori di produrre tegole metcopo a gradini di qualsiasi lunghezza.

11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 0
Specifiche tecniche
Parametro Specifiche
Tipo di materiale PPGI/GI
Spessore 0,3-0,6 mm
Larghezza 1200 mm
Stazioni a rulli 11 stazioni
Materiale rulli e alberi Acciaio 45# tempra e placcatura
Diametro dell'albero Φ70mm
Materiale taglierina CR12
Tipo di azionamento Trasmissione a catena
Velocità 15-20 m/min
Potenza totale 5,5+5,5KW
Voltaggio 380V 50Hz 3Fasi (personalizzabile)
Componenti del sistema
  • Svolgitore
  • Apparecchiatura di guida e regolazione della lastra a bobina
  • Dispositivo di copertura con film
  • Sistema di corrugazione principale
  • Dispositivo di taglio post-produzione
  • Stazione idraulica per taglio e pressatura a gradini
  • Sistema di controllo PLC
  • Tavoli di supporto
Dettagli e specifiche dei componenti
Componente Descrizione e specifiche
Svolgitore manuale da 5T
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 1

Supporta la bobina e consente il movimento rotatorio. Capacità portante: 5T. Diametro interno: 470-530 mm (regolabile in base alla richiesta). Dotato di dispositivo di frenatura per prevenire danni alla macchina dovuti a impatti durante il funzionamento.
Tavolo di alimentazione e pre-taglierina
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 2

Guida la bobina nella posizione corretta per la formatura a rulli. Include un dispositivo di taglio a trazione manuale per un comodo pre-taglio quando si cambia colore o spessore.
Albero e rullo
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 3

Materiale: acciaio 45# tempra e placcatura. I rulli lavorati sono lisci, duri e resistenti alla ruggine. Non lasceranno graffi sulle lastre durante il funzionamento.
Stazione pompa idraulica
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 4

Aziona la taglierina per le operazioni di taglio. Il serbatoio idraulico utilizza olio idraulico 46#. Dotato di ventola di raffreddamento per la circolazione interna per prevenire problemi di alta temperatura dell'olio durante il funzionamento. Marca della valvola solenoide: Huade.
Armadio di controllo touch screen
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 5

Offre modalità automatica e manuale. Consente l'impostazione della lunghezza e della quantità dell'unità sul touchscreen. Semplice e facile da usare.

Marche dei componenti elettrici:

  • VFD: Delta
  • Interruttore automatico: Delixi
  • Contattore: Delixi
  • Relè: Xinling
  • PLC: Delta
  • Trasformatore: Delixi
Sezione di pressatura e taglierina
11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 6

Materiale della lama: CR12. Offre elevata resistenza, eccellente temprabilità e resistenza all'usura superiore.
Tavolo di uscita

Raccoglie i prodotti formati. Staffa dotata di rulli per facilitare l'inoltro del prodotto senza graffi.
Pezzi di ricambio inclusi
Parte Quantità
Catene 2 set
Valvola solenoide 1 set
Interruttore di fine corsa 2 set
Chiavi inglesi a bocca aperta 2 set
Chiave esagonale 2 set
Contatore 1 set
Chiave inglese 2 set
Paraolio 1 set
Flusso di lavoro della produzione

Svolgimento lastra → Guida lastra → Copertura con film → Formatura a rulli → Misurazione della lunghezza → Taglio lastra → Tavoli di uscita

11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 7 11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 8 11 stazioni 15m/min Velocità 1200mm Larghezza Metcopo Step Tile Roof Sheet Roll Forming Machine Roll Forming Equipment 9
