Casa /Prodotti/rotolo dello strato del tetto che forma macchina/15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto

15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto

1SET
MOQ
15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo materiale: PPGI/IG
Spessore del materiale: 0,3-0,6 mm
Larghezza materiale: 1220 mm
Stazioni a rulli: 15stazioni
Materiale del rullo e dell'albero: Tempra e placcatura dell'acciaio 45#
Diametro dell'albero: Φ70mm
Materiale della taglierina: CR12
Tipo di unità: Trasmissione a catena
Velocità: 15-20 m/min
Potenza totale: 5,5+5,5KW
Voltaggio: 380 V 50 Hz 3 fasi (personalizzabile)
Evidenziare:

Cold rullo che forma macchina

,

Tetto rullo pannello che forma macchina
Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC30-250-1000
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto

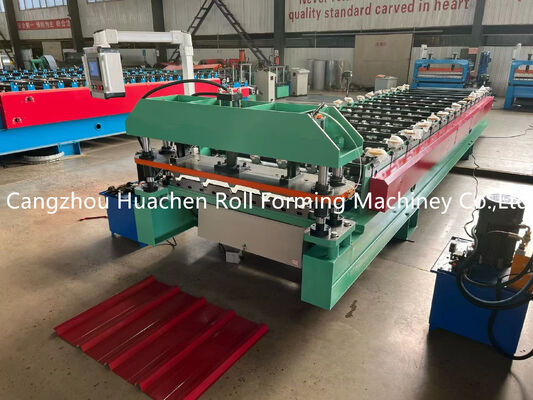

Macchina per la formatura di rotoli di lamiere per coperture in metallo colorato per pareti e tetti di edifici
Macchina professionale per la formatura di rotoli per la produzione di lamiere per coperture in metallo colorato utilizzate nelle applicazioni per pareti e tetti di edifici.
Principali parametri tecnici
Parametro Specifica
Tipo di materiale PPGI/GI
Spessore 0.3-0.6mm
Larghezza 1220mm
Stazioni dei rulli 15 Stazioni
Materiale del rullo e dell'albero Acciaio 45# tempra e placcatura
Diametro dell'albero Φ70mm
Materiale della taglierina CR12
Tipo di azionamento Trasmissione a catena
Velocità 15-20m/min
Potenza totale 5.5+5.5KW
Voltaggio 380V 50Hz 3Fasi (personalizzabile)
Componenti e parametri tecnici
15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 0
Svolgitore manuale da 5T

Questa parte viene utilizzata per supportare la bobina e farla ruotare. Capacità portante: 5T. Diametro interno: 470-530mm (regolabile in base alle esigenze). Dotato di dispositivo di frenatura per prevenire danni alla macchina dovuti a impatti durante il funzionamento.

15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 1
Tavolo di alimentazione e pre-taglierina

Guida la bobina nella posizione corretta per la formatura a rulli. Include un dispositivo di taglio a trazione manuale per un comodo pre-taglio quando si cambia colore o spessore.

15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 2
Albero e rullo

Il materiale è acciaio 45# tempra e placcatura. I rulli lavorati sono lisci, duri e resistenti alla ruggine. Non lasceranno graffi sui fogli durante il funzionamento.

15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 3
Stazione di pompaggio idraulico

Aziona la taglierina per avviare le operazioni di taglio. Il serbatoio idraulico utilizza olio idraulico 46#. Dotato di ventola di raffreddamento per il raffreddamento a circolazione interna per prevenire problemi di alta temperatura dell'olio durante il funzionamento. Marca della valvola solenoide: Huade.

15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 4
Armadio di controllo con schermo tattile

Dispone di modalità automatica e manuale. La lunghezza unitaria e la quantità di fogli target possono essere impostate tramite touchscreen. Sistema semplice e facile da usare.

Marche dei componenti elettrici:

  • VFD: Delta
  • Interruttore automatico: Delixi
  • Contattore: Delixi
  • Relè: Xinling
  • PLC: Delta
  • Trasformatore: Delixi
15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 5
Sezione di pressatura e taglierina

Il materiale della lama è CR12 con elevata resistenza, eccellente temprabilità e buona resistenza all'usura.

Tavolo di uscita

Utilizzato per raccogliere i prodotti formati. La staffa è dotata di rulli per facilitare l'inoltro del prodotto senza graffi.

Pezzi di ricambio
Parte Quantità
Catene 2 Set
Valvola solenoide 1 Set
Interruttore di fine corsa 2 Set
Chiavi inglesi aperte 2 Set
Chiave esagonale 2 Set
Contatore 1 Set
Chiave 2 Set
Paraolio 1 Set
Immagini della macchina
15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 6 15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 7 15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 8
Disegno del layout della macchina
15-20 m/min Velocità 0,3-0,6 mm Spessore del materiale Azionamento a catena Tetti di piastra di roll formare macchina per piastrelle metalliche e pannelli di tetto 9
Vantaggi della macchina
  • Rullo antiruggine: Lavorato a macchina CNC, placcato con cromo duro da 0,05 mm per la protezione della superficie e la resistenza
  • Trattamento termico: Trattamento termico per il telaio di taglio per rimuovere lo stress dell'acciaio ed evitare deformazioni. Durezza: 60 gradi.
  • Lama della taglierina: Acciaio per stampi CR12 con trattamento di tempra per una lunga durata
  • Alta precisione: Gli alberi per i rulli sono lavorati con una rettificatrice. I rulli sono lavorati a CNC per garantire prestazioni di precisione
  • PLC automatico: PLC Mitsubishi con touchscreen, inverter, trasformatore
  • Potente sistema di azionamento: Sistema di azionamento a treno o scatola ingranaggi di grandi dimensioni
  • Servizi eccellenti: Installazione del tecnico e formazione degli operatori. Servizi a vita per le macchine
Personalizzazione
Possiamo anche personalizzare i prodotti in base alle esigenze del cliente.
