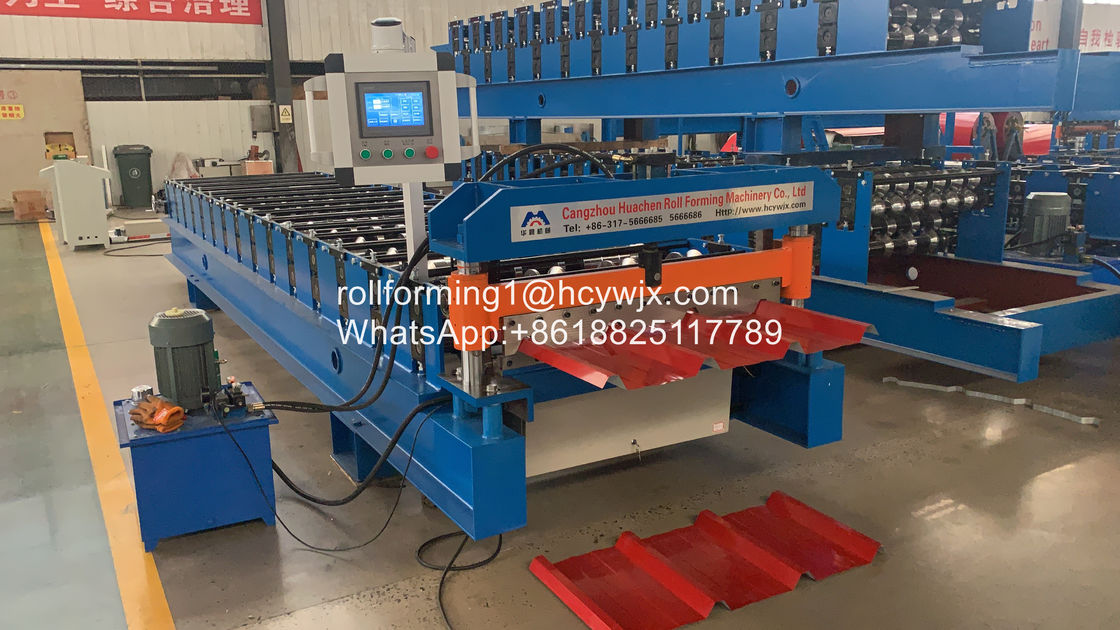

| 1. Descrizione del prodotto della macchina da plasmare |
(1) Breve introduzione
I pannelli del tetto realizzati dalla nostra macchina per la formazione di rotoli hannobell'aspetto e colore brillante.
Sono ampiamente utilizzati in giardini, fabbriche, resort, hotel,sale espositive, aree turistiche,
architetture antiche e ville moderne.
(2) Flusso di lavoro della macchina per la formazione di rotoli
Decoiling del foglio-Foglio guida-Roll formare-Misura lunghezza-Tagliare il pannello-Panelli al supporto
(3) Dettaglio tecnico
A. Generale
| Materiale adatto |
Q235 o equivalente |
| Spessore del materiale |
0.25-0.8 mm |
| Larghezza del materiale |
914, 1000, 1200, 1220 o 1250, secondo il disegno |
| Dimensione |
Circa 7.9*1.3*1.1m, secondo il disegno |
| Spazio di lavoro |
Circa 17,9*2,8m, secondo il disegno |
|
Lunghezza
il foglio
|
Puoi impostare la lunghezza in base alle tue esigenze.
È controllato da PLC
chepuò assicurarela precisionedi ±1 mm.
|
| Taglio |
Ferma automatica e taglio quando si tratta di impostare
lunghezza.
|
B. Dettagli dei componenti

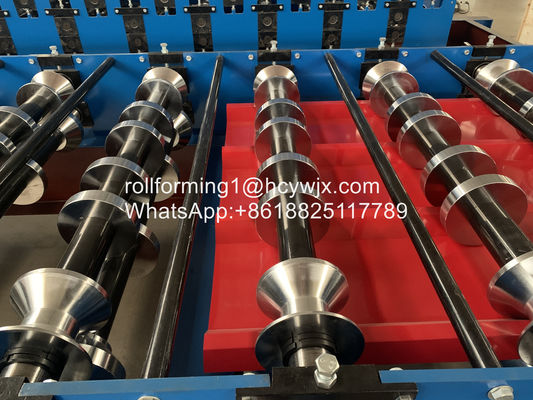

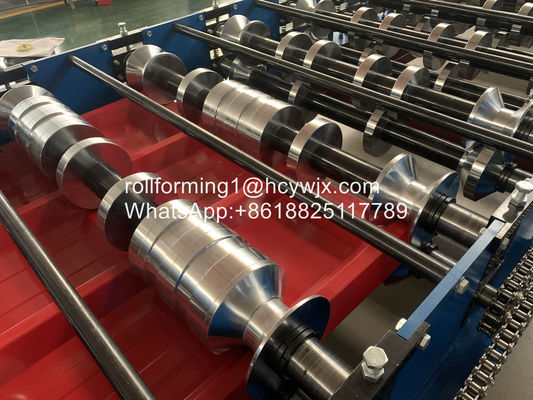

| Materiale dei rulli |
Acciaio di alta qualità 45#, cromato duro, 0,05 mm. |
| Cornice principale |
Acciaio 350°, piu' stabile e senza scosse. |
| Piastra centrale |
Usiamo lastre più spesse per garantire la stabilità.
dei nostri prodotti.
|
| Passi formativi |
11-16, secondo il disegno. |
| Materiale dell'albero |
Φ70 mm, acciaio 45# di alta qualità. |
|
Processo di trattamento: temperatura- finitura,
alta rigidità, difficile da deformare.
|
|
Taglio
Materiale della lama
|
Cr12, durezza HRC60-62. |
| Processo di trattamento: trattamento termico - abrasione in piano - taglio di elettrodi di filo. |
C. Componenti elettrici
| Potere adeguato |
380V, 50 Hz, 3 fasi o secondo le vostre esigenze. |
| Schermo |
5.7 pollici touch screen, facile da usare. |
| PLC |
Delta DVP 14ES |
|
ben adattati a varie condizioni, come l'umidità,
disturbo elettromagnetico.
|
| Convertitore di frequenza |
DeltaVFD-M. Ha il vantaggio di rallentare prima di tagliare,
per garantire la precisione della lunghezza (± 1 mm,
molto meglio dello standard industriale ± 3 mm).
|
|
Distanze
Dispositivo di misura
|
Omron, fatto in Giappone. |
| E' dotato di un'elevata precisione e stabilità. |
Descrizione:
Macchine per la formazione di rotoli di fogli di coperturaParametro principale
|
- No, no, no, no.
|
Parametro principale diMacchine per la formazione di rotoli di fogli di copertura
|
|
1
|
Adatti alla lavorazione
|
Placca di acciaio colorato
|
|
2
|
Larghezza della targa
|
1250 mm
|
|
3
|
Altri motori
|
11 righe
|
|
4
|
Dimensioni
|
5800*1550*1510 mm
|
|
5
|
Potenza
|
4+4kw
|
|
6
|
Materiale laminato
|
Acciaio 45# (cromo rivestito sulla superficie)
|
|
7
|
Spessore della piastra
|
0.3-0.6 mm
|
|
8
|
Produttività
|
15-20 m/min
|
|
9
|
Diametro del rullo
|
Φ70 mm
|
|
10
|
Voltaggio
|
380 V 50 Hz 3 fasi
|
|
11
|
Materiale della piastra di taglio
|
Cr12
|
|
12
|
Fabbricazione a caldo
|
40#
|
|
13
|
Precisione di lavorazione
|
Dentro di 1,00 mm
|
|
14
|
Sistema di controllo
|
Controllo PLC
|
Componenti delle apparecchiature: macchine artificiali per la formazione del rullo-despigamento-sistema di controllo informatico-sistema di controllo idraulico-taglio
Applicazione
Questo tipo di foglio può essere ampiamente utilizzato in impianti, case, magazzini e semplici tetti e pareti in acciaio.
1Puoi fare la macchina secondo il mio disegno o il tipo di foto?
R: Sì, abbiamo un team esperto per elaborare il piano di progettazione e produzione più adatto
per la macchina.
2Come possiamo essere sicuri che ci consegnerete una macchina di qualità con pezzi di ricambio?
A:1I clienti mandano i tecnici alla nostra fabbrica per controllare la qualità.
2Possiamo inviare i tecnici alla fabbrica del compratore per l'installazione della macchina.
3- Quale politica del suo garantito?
R: Entro il periodo di un anno, potremmo fornirvi i pezzi di ricambio gratuitamente
Per le parti danneggiate causate da problemi di qualità dopo due anni, è necessario acquistare al costo di fabbrica.
