Dettagli:
|
| Spessore del pannello: | 0,3-0,6 mm | Potenza del motore: | 4+4KW |
|---|---|---|---|
| Struttura della macchina: | Fascio 350 H | Metodo di taglio: | Taglio idraulico |
| Tipo di svolgitore: | Svolgitore idraulico/manuale | Tipo di macchina: | Macchina per la formatura di rotoli |
| Materiale del rullo: | 45# acciaio | Capacità produttiva: | 15-20 m/min |

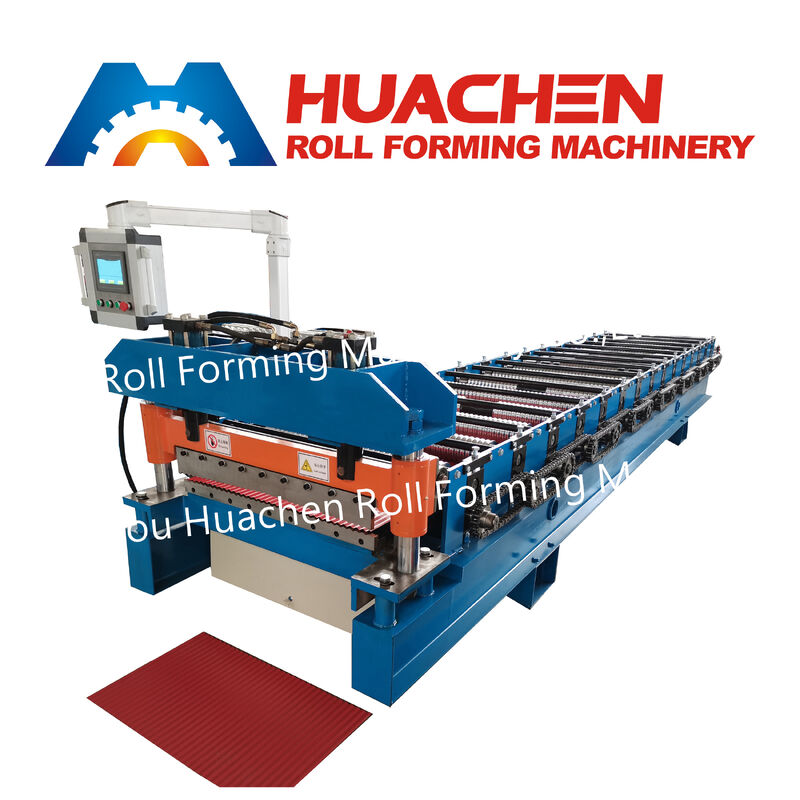

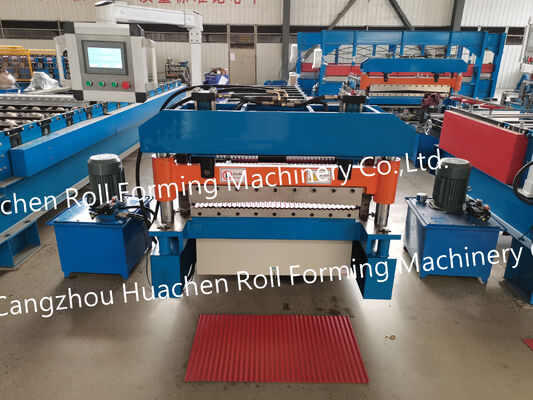

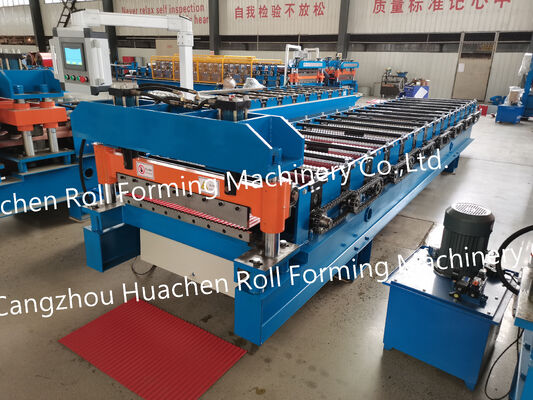

Panoramica del prodotto La Macchina per la profilatura a freddo HC 6-25-835-940 è un sistema compatto e ad alta precisione a 15 stazioni, progettato per produrre il popolare pannello metallico trapezoidale a 6 nervature da 835 mm. Progettato per lavorare bobine larghe 940 mm (tagliate da bobine standard da 1000 mm o ordinate su misura) di acciaio zincato (GI), acciaio zincato preverniciato (PPGI), e alluminio in spessori da 0,3 mm a 0,6 mm,larghezza effettiva di copertura di 835 mm6 nervature simmetriche,larghezza effettiva di copertura di 835 mm25 mm, e una larghezza effettiva di copertura di 835 mm. Dotata di una base saldata in profilato H 350, e fornitura di pezzi di ricambio a vita. e taglio idraulico controllato da PLC, funziona stabilmente a 15–20 m/min per fornitori regionali di materiali da costruzione e officine di strutture in acciaio.Parametri Tecnici PrincipaliParametro Tecnico
Specifiche Standard
| Modello Macchina | Linea di Profilatura Pannelli Trapezoidali HC 6-25-835-940 |
| Specifiche Profilo Pannello | 6 Nervature | Altezza Nervatura: 25 mm | Larghezza Effettiva di Copertura: 835 mm |
| Larghezza Bobina in Ingresso | 940 mm (Compatibile con Bobine Tagliate da 1000 mm) |
| Intervallo Spessore Lamiera | 0,3 mm – 0,6 mm |
| Materiali Bobina Compatibili | Acciaio Zincato Preverniciato (PPGI), Ferro Zincato (GI), Alluminio |
| Stazioni di Formatura | 15 Stazioni di Rullatura |
| Materiale e Finitura Rulli | Acciaio Forgiato 45#, Lavorato di Precisione CNC, Tempra e Cromatura Dura |
| Materiale e Dimensioni Albero Principale | Acciaio Tondo Solido 45#, Tempra e Rettifica, Diametro Φ70 mm |
| Base Telaio Macchina | Telaio Saldato in Profilato H 350# |
| Meccanismo di Trasmissione | Trasmissione a Catena e Pignone per Rulli Heavy-Duty |
| Velocità Linea di Produzione | 15 – 20 m/min |
| Sistema di Taglio | Sistema di Taglio Idraulico Post-Forming Automatizzato |
| Materiale Lama di Taglio | Acciaio per Utensili Cr12, Trattato Termicamente Sottovuoto |
| Potenza Motore Totale | 4 KW (Motore Formatura Principale) + 4 KW (Unità di Taglio Idraulico) |
| Sistema di Controllo e Misurazione Lunghezza | Controllo PLC Industriale con Touch Screen e Encoder ad Alta Precisione |
| Standard Elettrico | 380V, 50Hz, 3 Fasi (Personalizzabile in base all'alimentazione locale) |
| Opzioni Svolgitore | Svolgitore Manuale o Svolgitore Idraulico |
| Vantaggi Chiave di Ingegneria e Operativi | Classico Profilo Architettonico 6-25-835-940: |

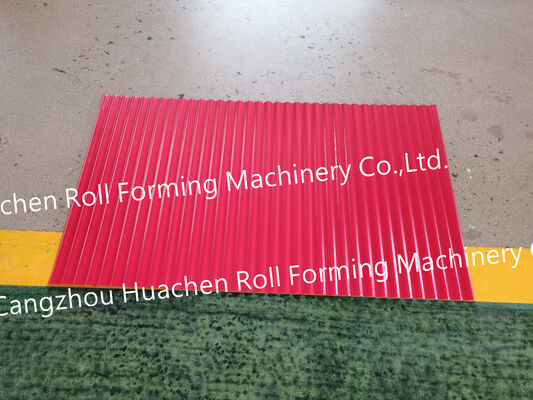

Caratterizzato da 6 nervature nitide da 25 mm su una larghezza effettiva di copertura di 835 mm (alimentato da bobine da 940 mm),
questo profilo equilibrato offre un ritmo visivo pulito e un efficace deflusso dell'acqua piovana, rendendolo una specifica standard in Sud America, Sud-Est Asiatico, Africa, ed Europa Orientale.Formatura Progressiva Fluida a 15 Stazioni: Quindici stazioni di formatura allineate con precisione modellano tutte e 6 le nervature simmetricamente in passaggi graduali.

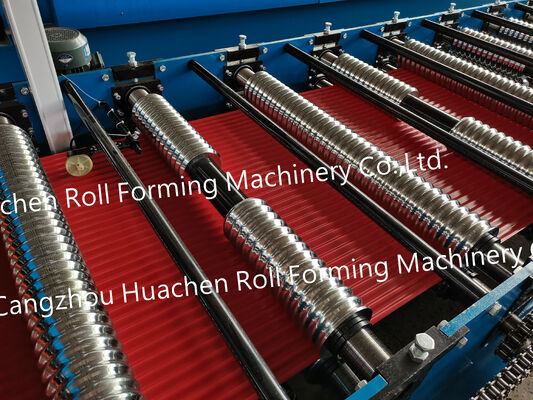

Ciò previene l'incurvamento della lamiera, l'ondulazione dei bordi, o micro-crepe nella vernice su bobine PPGI da 0,3 mm–0,6 mm.Rulli in Acciaio 45# Tempra e Cromatura Dura: Ogni rullo di formatura è lavorato a CNC da acciaio pieno 45#, trattato termicamente per la durabilità del nucleo, e galvanizzato a cromo duro per resistere all'abrasione e mantenere superfici dei pannelli a specchio.
Telaio Heavy-Duty in Profilato H 350 e Alberi Solidi Φ70 mm: Costruita su un rigido telaio in profilato H da 350 mm con alberi in acciaio solido da Φ70 mm, la linea elimina le vibrazioni strutturali durante la produzione continua a 15–20 m/min.Taglio Idraulico Cr12 Abbinato al Profilo e Controllo PLC:
Azionati da un gruppo idraulico da 4 KW, le matrici di taglio in acciaio Cr12 corrispondono all'esatta sezione trasversale a 6 nervature per ottenere tagli puliti e senza bave. Gli operatori impostano le lunghezze target delle lamiere e le quantità di lotti tramite il PLC touchscreen per un funzionamento automatizzato.
Tipiche Applicazioni Edilizie Leggera, facile da maneggiare in cantiere, e adatta sia per rivestimenti murali verticali che per coperture inclinate, la lamiera metallica 6-25-835-940 è ampiamente applicata in:
Costruzioni Industriali e di Officine: Rivestimenti esterni, pareti divisorie interne, e coperture per officine con struttura in acciaio, fabbriche,
e magazzini.Edifici Residenziali e Commerciali: Pensiline auto, vetrine commerciali, pensiline, e ristrutturazioni di coperture inclinate residenziali.
Strutture Prefabbricate e Agricole: Case container modulari, uffici di cantiere, capannoni agricoli, e ricoveri per bestiame.
Calibrazione di Fabbrica, Spedizione in Contenitore e Supporto Tecnico Prima della spedizione, ogni linea di profilatura HC 6-25-835-940 viene sottoposta a test completi con carico di bobina nella nostra officina per verificare la larghezza effettiva di 835 mm, l'altezza della nervatura di 25 mm, e l'accuratezza della lunghezza del PLC.
Tutti i componenti in acciaio esposti vengono trattati con olio antiruggine e fissati saldamente all'interno di un singolo contenitore da 40GP. Forniamo disegni di layout delle fondazioni, manuali operativi in inglese, guida alla messa in servizio tramite video, una garanzia di 12 mesi, e fornitura di pezzi di ricambio a vita.Domande Frequenti (FAQ)D1: Cosa significano i numeri nel modello 6-25-835-940?R: Il codice del modello definisce la geometria esatta del pannello:6
nervature trapezoidali,
25 mm835 mm larghezza effettiva di copertura dopo la sovrapposizione, e 940 mm larghezza della bobina di acciaio in ingresso. D2: Dove reperiamo le bobine da 940 mm per questa macchina?R: 940 mm è una larghezza di bobina standard in molti mercati internazionali, o può essere facilmente ottenuta tagliando bobine master standard da 1000 mm o 1250 mm. La nostra linea a 15 stazioni lavora bobine zincate (GI) e preverniciate (PPGI) da 0,3 mm a 0,6 mm di spessore.
D3: Possiamo scegliere tra uno svolgitore manuale e uno idraulico? Sì. Offriamo uno svolgitore manuale da 5 tonnellate economicamente vantaggioso per programmi di produzione standard, o uno svolgitore idraulico opzionale da 5 tonnellate (con carro bobina automatico) per un caricamento più rapido delle bobine in impianti ad alta produzione.D4: Quali sono i tempi di consegna, il MOQ e la politica di garanzia?R:
La quantità minima d'ordine è 1 set, La produzione standard e i test di fabbrica richiedono 30 giorni lavorativi. Ogni macchina include una garanzia di 12 mesi e disponibilità di pezzi di ricambio a vita.
