Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai

Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai
Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai

Grande immagine :  Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai

Dettagli:
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: 18-735-1200
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Contenitore 40GP
Tempi di consegna: 30 GIORNI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 60 set al mese

Macchine per la fabbricazione di piastrelle in lamiera di metallo di Putai

descrizione
Spessore del pannello: 0,3-0,6 mm Potenza del motore: 4+4KW
Telaio della macchina: Fascio 350 H Metodo di taglio: Taglio idraulico
Tipo di svolgitore: Taglio idraulico Materiale del rullo: 45# Acciaio
Tipo di macchina: Macchina per la formatura di rotoli Capacità produttiva: 15-20 m/min

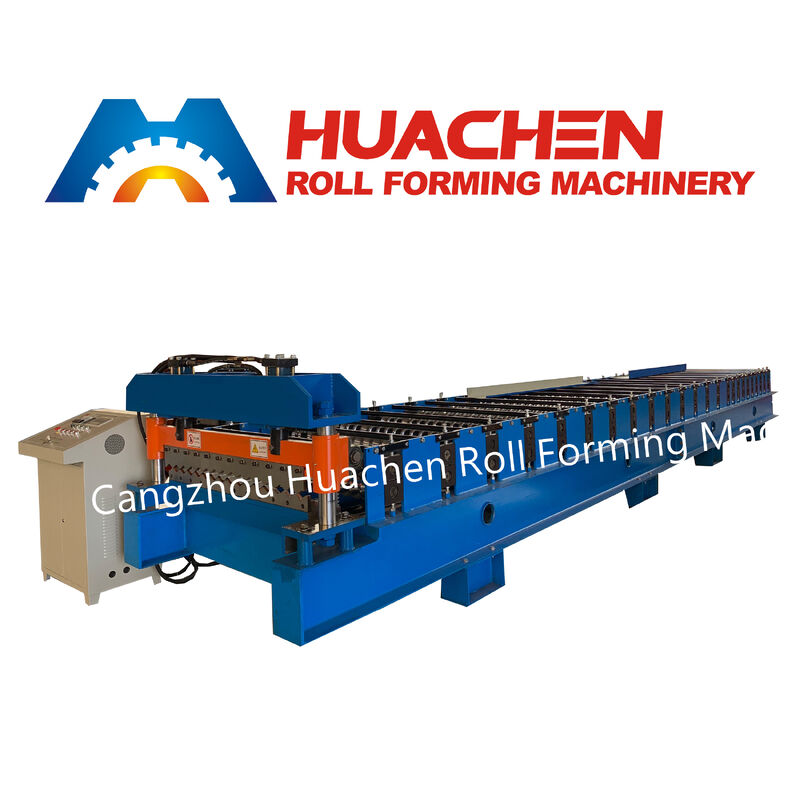

Panoramica del Prodotto La Macchina per la profilatura a freddo HC 18-735-1200 è un sistema continuo di profilatura a freddo di precisione a 12 stazioni ingegnerizzato per la produzione di rivestimenti metallici architettonici e pannelli per soffitti lineari. Progettato per processare bobine standard da 1200 mm di larghezza di acciaio zincato preverniciato (PPGI), ferro zincato (GI), e alluminio in spessori da 0,3 mm a 0,6 mm, questa linea forma pannelli rigidi e definiti con una profondità delle nervature di 18 mm e una larghezza effettiva di copertura di 735 mm con profonde sovrapposizioni laterali interbloccanti. Costruita su una base saldata H-beam 350 per impieghi gravosi con alberi solidi da Φ70 mm e taglio idraulico controllato da PLC, funziona in modo fluido a 15–20 m/min per appaltatori di facciate commerciali e produttori di controsoffitti.Parametri Tecnici Principali

Parametro Tecnico

Specifiche Standard Modello Macchina
Profilatrice Architettonica per Pannelli Murali e Soffitti HC 18-735-1200 Dimensioni Profilo Pannello
Altezza Nervatura: 18 mm | Larghezza Effettiva di Copertura: 735 mm Larghezza Bobina in Ingresso
1200 mm (Larghezza Bobina Standard Internazionale) Intervallo Spessore Lamiera
0,3 mm – 0,6 mm Materiali Bobina Compatibili
Acciaio Zincato Preverniciato (PPGI), Acciaio Zincato (GI), Alluminio Stazioni di Formatura
12 Stazioni di Rullatura di Precisione Materiale e Trattamento Rulli
Acciaio Forgiato 45#, Tornito di Precisione CNC, Tempra e Cromatura Dura Materiale e Dimensioni Albero Principale
Acciaio Solido Rotondo 45#, Temperato e Rettificato, Diametro Φ70 mm Base Telaio Macchina
Telaio Saldato H-Beam Strutturale 350# Meccanismo di Trasmissione
Trasmissione a Catena e Pignone per Rullatura per Impieghi Gravosi Velocità Linea di Produzione
15 – 20 m/min Sistema di Taglio
Sistema di Taglio Idraulico Post-Forma Automatizzato Materiale Lama di Taglio
Acciaio per Utensili Legato Cr12, Trattato Termicamente Sottovuoto Potenza Totale Motore
4 KW (Trasmissione Principale di Formatura) + 4 KW (Unità di Taglio Idraulico) Sistema di Controllo e Lunghezza
Controllo PLC Industriale con Touch Screen e Encoder di Alta Precisione Standard Elettrico
380V, 50Hz, 3 Fasi (Personalizzabile in base alla Tensione della Fabbrica Locale) Configurazione Svolgitore
Svolgitore Manuale o Svolgitore Idraulico Vantaggi Chiave di Ingegneria e Design

Profilo Architettonico Interbloccante 18-735-1200:

  • Trasformare una bobina standard da 1200 mm in un pannello di copertura effettiva di 735 mm con nervature di 18 mm consente un profondo aggancio laterale e linee d'ombra definite. Questo elimina il rumore del vento, migliora la tenuta agli agenti atmosferici sulle facciate esterne, e offre una finitura pulita e moderna per i controsoffitti interni.Formatura Progressiva Senza Graffi a 12 Stazioni: Dodici stazioni di rullatura calibrate CNC formano le nervature da 18 mm e i bordi di bloccaggio laterale in modo fluido senza pizzicare o graffiare i delicati rivestimenti colorati in PPGI o le superfici in alluminio spazzolato.

  • Rulli in Acciaio 45# Tempra e Cromatura Dura: Ogni rullo di formatura è tornito di precisione da acciaio pieno 45#, trattato termicamente per la durabilità del nucleo e galvanizzato con cromatura dura.

  • Questa superficie a specchio previene segni sulla superficie dei pannelli architettonici.Telaio H-Beam 350 per Impieghi Gravosi e Alberi Solidi da Φ70mm: Costruita su un telaio rigido H-beam da 350 mm con alberi in acciaio solido da Φ70 mm, la macchina previene torsioni laterali e garantisce giunti dei pannelli dritti e aderenti su lunghe campate architettoniche.Taglio Idraulico Cr12 Abbinato al Profilo e Controllo PLC:

  • Alimentato da una stazione idraulica da 4KW, le matrici di taglio in acciaio Cr12 rettificate su misura tagliano nettamente la sezione trasversale 18-735 senza sbavature o deformazioni del bordo. Gli operatori programmano lunghezze esatte dei pannelli e conteggi dei lotti sul PLC touchscreen.Applicazioni Commerciali e Architettoniche

  • Combinando un raffinato appeal visivo con un'elevata rigidità strutturale, il pannello metallico 18-735-1200 è ampiamente specificato per:Facciate Commerciali e Retail: Rivestimenti murali esterni moderni,

pensiline d'ingresso, e finiture per centri commerciali, showroom,

  • e complessi d'uffici.Controsoffitti Lineari Metallici Interni e Sottotetti: Controsoffitti acustici/decorativi sospesi e sottotetti esterni per aeroporti, stazioni di transito, sale commerciali, e officine pulite.

  • Strutture Industriali e Modulari: Rivestimenti esterni di alta gamma e pareti divisorie interne per edifici con struttura in acciaio, impianti di stoccaggio a freddo, e unità modulari prefabbricate.Calibrazione di Fabbrica, Spedizione in Contenitore e Supporto Post-Vendita

  • Prima della spedizione, ogni linea di profilatura HC 18-735-1200 viene assemblata e testata con bobine metalliche reali nel nostro stabilimento per verificare l'accoppiamento dei giunti, la larghezza effettiva di copertura di 735 mm, e la tolleranza di lunghezza del PLC.

Tutti i componenti in acciaio esposti sono rivestiti con olio antiruggine, e l'intera linea è saldamente fissata all'interno di un singolo container da 40GP. Forniamo disegni di layout delle fondamenta, manuali operativi in inglese, guida alla messa in servizio tramite video, una garanzia di 12 mesi, e supporto per pezzi di ricambio a vita.Domande Frequenti (FAQ)D1: Cosa significano i numeri nel modello 18-735-1200?R: Il codice del modello definisce le dimensioni esatte del pannello:altezza nervatura di 18 mm,

larghezza effettiva di copertura di 735 mm dopo l'interblocco laterale,

e . D2: Perché c'è una differenza tra la larghezza della bobina di 1200 mm e la larghezza effettiva di copertura di 735 mm?R: Il materiale in eccesso viene formato in nervature architettoniche profonde e rigide e ampie sovrapposizioni laterali interbloccanti. Questa geometria conferisce al pannello da 735 mm una planarità superiore, elevata resistenza al sollevamento da vento, e giunti visivi senza soluzione di continuità per facciate esterne e controsoffitti lineari.D3: Questa macchina può processare sia bobine di acciaio preverniciato (PPGI) che di alluminio?

R: I rulli in acciaio 45# cromati duramente sono lucidati a specchio per formare in modo fluido bobine di PPGI, acciaio zincato (GI), e alluminio da 0,3 mm–0,6 mm senza graffiare le finiture decorative.D4: Quali sono i tempi di consegna, il MOQ e la selezione dello svolgitore?R:

La quantità minima d'ordine è di 1 set, La produzione standard e i test di carico della bobina richiedono 30 giorni lavorativi. È possibile scegliere tra uno svolgitore manuale standard da 5 tonnellate o uno svolgitore idraulico potenziato da 5 tonnellate.
