Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete

Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete
Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete

Grande immagine :  Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete

Dettagli:
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: 18-78-1014
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Contenitore 40GP
Tempi di consegna: 30 GIORNI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 60 set al mese

Macchina per la formazione di lamiere da tetto / macchina per la fabbricazione di piastrelle / pannello da parete

descrizione
Spessore del pannello: 0,3-0,6 mm Potenza del motore: 4+4KW
Telaio della macchina: Fascio 350 H Metodo di taglio: Taglio idraulico
Tipo di svolgitore: Svolgitore idraulico/manuale Materiale del rullo: 45# Acciaio
Tipo di macchina: Macchina per la formatura di rotoli Capacità produttiva: 15-20 m/min

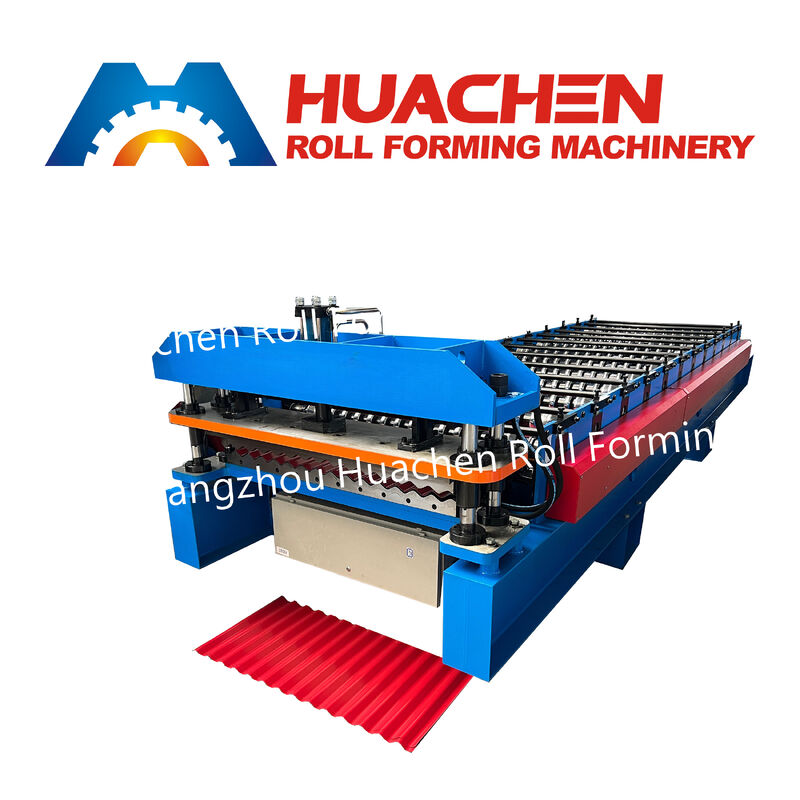

Panoramica del prodotto La Macchina per la profilatura di lamiere ondulate HC 18-78-1014 è un sistema di profilatura a freddo a 12 stazioni, snello e ad alta produttività, progettato per produrre lamiere metalliche con onde sinusoidali classiche. Progettata per lavorare nastri di acciaio zincato (GI), acciaio zincato preverniciato (PPGI), e nastri di aluzinc con spessori da 0,3 mm a 0,6 mm, questa linea di produzione forma pannelli ondulati caratterizzati da un'altezza d'onda di (13 onde)., un passo di 78 mm (13 onde). larghezza effettiva di copertura di 1014 mm (13 onde).R: alberi solidi da Φ70 mm, e taglio idraulico sincronizzato da PLC, funziona continuamente a 15-20 m/min per produttori di coperture e rivestimenti per pareti ad alto volume.Parametri Tecnici PrincipaliParametro TecnicoSpecifiche Standard

Modello Macchina

Profilatrice per Lamiere Ondulate HC 18-78-1014 per Pareti e Tetti Specifiche del Profilo Ondulato
Onda Sinusoidale | Altezza: 18 mm | Passo: 78 mm | Larghezza di Copertura: 1014 mm Larghezza Nastro in Ingresso
1200 mm / 1220 mm (Larghezza Nastro Standard) Intervallo Spessore Materiale
0,3 mm – 0,6 mm Materiali Nastri Compatibili
Acciaio Zincato (GI), Acciaio Zincato Preverniciato (PPGI), Aluzinc Stazioni di Formatura
12 Stazioni di Rullatura Materiale e Processo Rulli
Acciaio Forgiato 45#, Lavorato di Precisione CNC, Tempra e Cromatura Dura Materiale e Diametro Albero Principale
Acciaio Tondo Solido 45#, Rinvenuto e Rettificato, Φ70 mm Base Telaio Macchina
Telaio Saldato in Profilato H 350# Sistema di Trasmissione
Trasmissione a Catena e Pignone per Rulli Heavy-Duty Velocità Linea di Produzione
15 – 20 m/min Meccanismo di Taglio
Sistema di Taglio Idraulico Post-Forming Automatizzato Materiale Lama di Taglio
Acciaio per Utensili Legato Cr12, Trattato Termicamente Sottovuoto Potenza Motore Totale
4 KW (Trasmissione Principale) + 4 KW (Stazione Idraulica) Sistema di Controllo e Misurazione Lunghezza

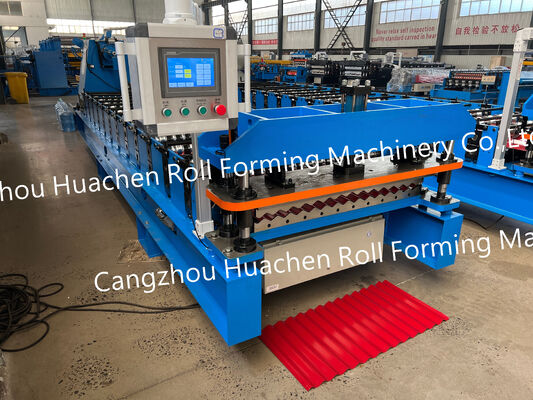

Controllo Touch Screen PLC Industriale con Encoder Rotativo Alimentazione Elettrica
380V, 50Hz, 3 Fasi (Personalizzabile in base alla Tensione Industriale Locale) Configurazione Svolgitore
Svolgitore Manuale o Svolgitore Idraulico Vantaggi Chiave di Ingegneria e Operativi
Classico Profilo Ondulato Sinusoidale 18-78-1014: Con 13 onde sinusoidali lisce distanziate a un passo di 78 mm e una profondità di 18 mm,

il foglio largo 1014 mm offre rigidità omnidirezionale,

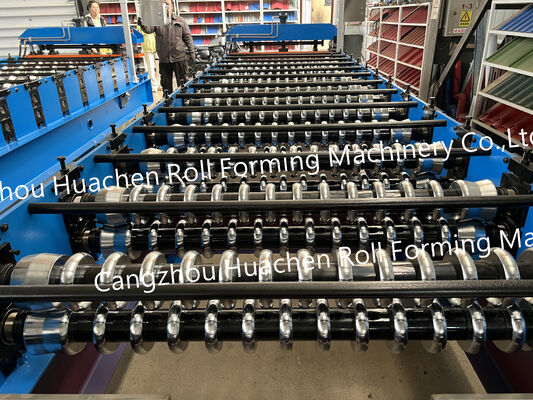

  • facile incastro laterale, e rapido drenaggio dell'acqua, rendendolo uno dei profili più richiesti in Africa, America Latina, Medio Oriente, e Sud-Est Asiatico.Layout Ottimizzato a 12 Stazioni ad Alta Efficienza: Poiché la geometria dell'onda sinusoidale distribuisce lo stress di flessione uniformemente senza spigoli vivi, 12 stazioni di rullatura calibrate con precisione raggiungono una perfetta accuratezza del profilo riducendo al contempo l'ingombro della macchina,

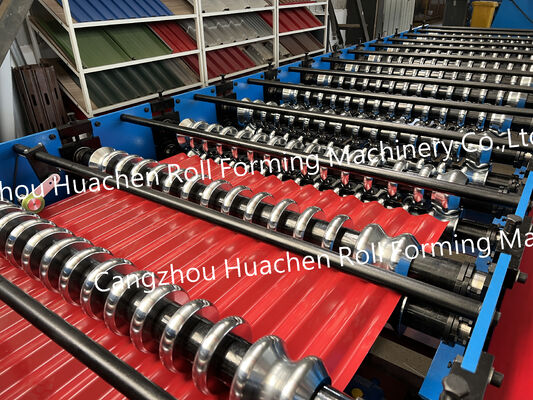

  • il consumo energetico, e l'investimento iniziale nell'attrezzatura.Rulli in Acciaio 45# Tempra e Cromatura Dura: Ogni rullo per onde è lavorato a CNC da acciaio pieno 45#, trattato termicamente per la resistenza del nucleo,

  • e galvanizzato con cromo duro. Questa finitura a specchio previene il distacco dello zinco o l'abrasione della vernice su nastri sottili da 0,3 mm-0,6 mm.Telaio Rigido in Profilato H 350 e Alberi Solidi Φ70 mm: Costruita su una robusta base saldata in profilato H da 350 mm con alberi in acciaio solido da Φ70 mm, la macchina elimina le vibrazioni e mantiene una profondità d'onda uniforme di 18 mm su tutta la larghezza del foglio di 1014 mm.

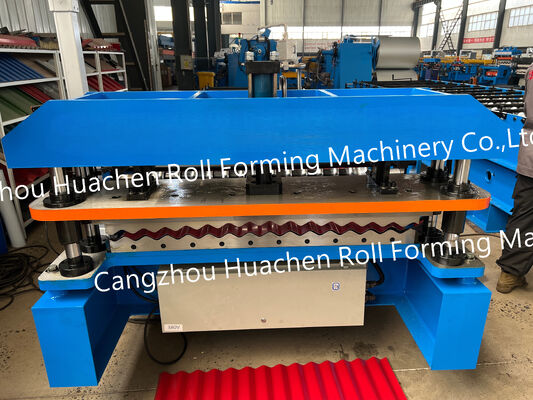

  • Taglio Idraulico Cr12 Coordinato con le Onde e Controllo PLC: Azionati da un'unità idraulica da 4 KW, le matrici di taglio in acciaio Cr12 rettificate su misura corrispondono all'esatta curva sinusoidale 18-78 per produrre bordi puliti,

  • privi di bave e senza appiattire le onde. Gli operatori inseriscono le lunghezze e le quantità desiderate sul PLC touchscreen per la produzione automatizzata in lotti.Applicazioni Tipiche nell'Edilizia Leggero, impilabile per un trasporto economico,

e versatile per installazione orizzontale o verticale, il foglio ondulato 18-78-1014 è ampiamente utilizzato in:Rivestimenti Industriali e di Magazzino: Rivestimenti esterni per pareti, tetti a volta,

  • e divisori interni per fabbriche, officine, e capannoni.Coperture Residenziali e Commerciali: Coperture e tettoie economiche e resistenti alle intemperie per progetti abitativi, mercati,

  • e bancarelle.Strutture Agricole e Temporanee: Stalle per bestiame, ricoveri per stoccaggio cereali, pannelli per recinzioni,

  • e alloggi modulari per cantieri.Calibrazione di Fabbrica, Spedizione in Contenitore e Supporto Tecnico Prima della spedizione, ogni linea di profilatura HC 18-78-1014 viene assemblata e testata con nastri metallici reali nel nostro stabilimento per verificare la larghezza effettiva di copertura di 1014 mm, l'altezza d'onda di 18 mm,

e la tolleranza di taglio del PLC. Tutte le superfici metalliche esposte sono rivestite con olio antiruggine, e l'intera linea è fissata saldamente all'interno di un singolo container da 40GP. Forniamo disegni di layout delle fondazioni, manuali operativi in inglese, guida alla messa in servizio video, una garanzia di 12 mesi, e supporto per pezzi di ricambio a vita.Domande Frequenti (FAQ)D1: Cosa rappresentano le dimensioni nel modello 18-78-1014?R: Il codice del modello specifica la geometria esatta dell'onda sinusoidale:

altezza d'onda di 18 mm

, È possibile scegliere tra uno svolgitore manuale standard da 5 tonnellate o uno svolgitore idraulico potenziato da 5 tonnellate.(distanza centro-centro tra le onde), e larghezza effettiva di copertura di 1014 mm dopo la sovrapposizione laterale (13 passi completi di 78 mm).D2: Quale larghezza di nastro d'acciaio è necessaria per la macchina per la profilatura 18-78-1014?R: Per produrre la larghezza effettiva di copertura di 1014 mm, la macchina utilizza nastri standard larghi

1200 mm o 1220 mm È possibile scegliere tra uno svolgitore manuale standard da 5 tonnellate o uno svolgitore idraulico potenziato da 5 tonnellate. acciaio preverniciato (PPGI), o aluzinc con spessori da 0,3 mm a 0,6 mm.D3: 12 stazioni sono sufficienti per formare un foglio ondulato sinusoidale pulito?R: Sì. A differenza dei profili trapezoidali che richiedono pieghe nette a 90 gradi,

le onde sinusoidali si curvano dolcemente su tutta la larghezza del foglio. È possibile scegliere tra uno svolgitore manuale standard da 5 tonnellate o uno svolgitore idraulico potenziato da 5 tonnellate.D4: Quali sono i tempi di consegna, il MOQ e l'opzione dello svolgitore?R: La quantità minima d'ordine è di 1 set, e la nostra capacità produttiva mensile è di 60 set.

La produzione standard e il collaudo di carico del nastro richiedono 30 giorni lavorativi. È possibile scegliere tra uno svolgitore manuale standard da 5 tonnellate o uno svolgitore idraulico potenziato da 5 tonnellate.
