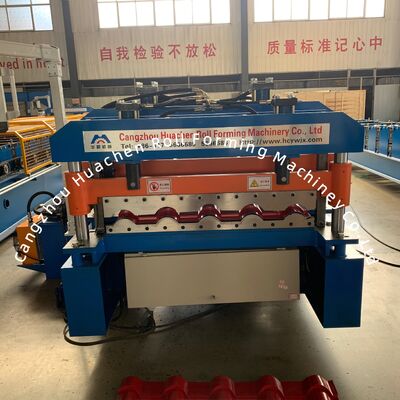

Macchina formatrice per tegole per coperture in alluminio e vetro in acciaio colorato, 18 file
Principali parametri tecnici
| Parametro |
Specifica |
| Tipo di materiale |
PPGI/GI |
| Spessore |
0.3-0.6mm |
| Larghezza |
1219mm |
| Stazioni dei rulli |
18 stazioni |
| Materiale rullo e albero |
Acciaio 45# tempra e placcatura |
| Diametro dell'albero |
Φ70mm |
| Materiale della taglierina |
CR12 |
| Tipo di azionamento |
Trasmissione a catena |
| Velocità |
4 m/min |
| Potenza totale |
5.5 + 5.5 KW |
| Voltaggio |
380V 50Hz 3 fasi |
Componenti e parametri tecnici
Svolgitore manuale da 5T
Questo componente supporta la bobina e consente il movimento rotatorio. Capacità portante: 5T. Diametro interno: 470-530mm (regolabile in base alla richiesta). Dotato di dispositivo di frenatura per prevenire danni alla macchina dovuti a impatti durante il funzionamento.
Tavolo di alimentazione e pre-taglierina
Guida la bobina nella posizione corretta per la formatura a rulli. Include un dispositivo di taglio a trazione manuale per un comodo pre-taglio quando si cambia colore o spessore.
Gruppo albero e rullo
Il materiale è acciaio 45# tempra e placcatura. I rulli lavorati sono lisci, duri, resistenti alla ruggine e non graffiano la lamiera durante il funzionamento.
Stazione pompa idraulica
Aziona la taglierina per le operazioni di taglio. Il serbatoio idraulico utilizza olio idraulico 46#. Dotato di ventola di raffreddamento per il raffreddamento a circolazione interna per prevenire problemi di alta temperatura dell'olio. Marca della valvola solenoide: Huade.

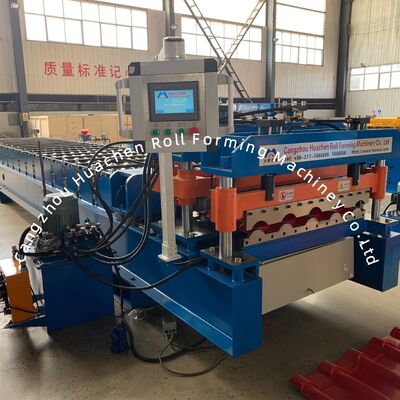

Armadio di controllo touch screen
Dispone di modalità di funzionamento automatiche e manuali. Consente l'impostazione della lunghezza e della quantità della lamiera target tramite touchscreen. Sistema semplice e facile da usare. Marche dei componenti elettrici: VFD: Delta, Interruttore automatico: Delixi, Contattore: Delixi, Relè: Xinling, PLC: Delta, Trasformatore: Delixi.
Sezione di pressatura e taglierina
Tavolo di uscita
Raccoglie i prodotti formati. Staffa dotata di rulli per facilitare l'inoltro del prodotto senza graffi.
Pezzi di ricambio
| Componente |
Quantità |
| Catene |
2 set |
| Valvola solenoide |
1 set |
| Finecorsa |
2 set |
| Chiavi inglesi aperte |
2 set |
| Chiave esagonale |
2 set |
| Contatore |
1 set |
| Chiave |
2 set |
| Paraoli |
1 set |
Specifiche principali della macchina formatrice a rulli
Materiale dei rulli: acciaio 45#, lucidatura delle superfici dei rulli, placcatura dura. La superficie lucidata e il trattamento termico verso gli stampi possono anche mantenere la superficie della piastra di stampaggio liscia e non facile da contrassegnare quando viene stampata.
Sistema idraulico e armadio di controllo del computer
Olio idraulico: olio idraulico 40# nel serbatoio dell'olio idraulico, la pompa aziona la taglierina per iniziare il lavoro di taglio. La lunghezza del pezzo target è regolabile e la cifra può essere regolata. La modalità calcolata ha due modalità: automatica e manuale. Il sistema è facile da usare. PLC: EURA (può essere personalizzato in base alle esigenze del cliente).
