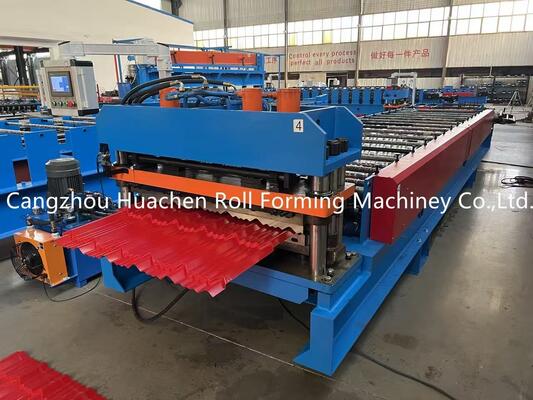

4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli

1SET
MOQ
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Evidenziare:

Roll apparecchiature facenti

,

Cold rullo che forma macchina
Informazioni di base
Luogo di origine: Cina
Marca: HC
Certificazione: CE
Numero di modello: HC25-196-1000-1200
Termini di pagamento e spedizione
Imballaggi particolari: La macchina principale per la formatura di rulli e lo svolgitore sono imballati in modo nudo, il sis
Tempi di consegna: 25-30 giorni
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 20 insiemi / mese
Descrizione di prodotto
4 KW Cutter idraulica vetrata piastrelle rotolo macchina di formazione 1200mm larghezza bobina
1220 mm di larghezza di bobina in stile Dominica
Specifiche tecniche
Parametro Specificità
Tipo di materiale IGP/IGP
Spessore 0.3-0.6 mm
Larghezza 1000 mm, 1200 mm
Stazioni a rulli 12 stazioni
Materiale del rullo e dell'albero 45# Acciaio
Diametro dell'albero Φ70 mm
Materiale del taglio CR12
Tipo di unità Azionamento a catena
Velocità 4 m/min
Potenza totale 5.5 + 5,5 kW
Voltaggio 380V 50Hz 3 fasi
Specifiche dei componenti
5T Decoiler manuale
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 0

Questa parte viene utilizzata per sostenere la bobina e farla ruotare. Capacità di carico: 5T. Diametro interno: 470-530mm (regolabile in base alla domanda).Equipaggiato con un dispositivo di frenatura per evitare danni alla macchina causati da un impatto durante il funzionamento.

Tavolo di alimentazione e pre-taglio
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 1

Guida la bobina nella posizione corretta per la formazione del rotolo. Include un dispositivo di taglio a trazione manuale per il pre-taglio quando si cambia colore o spessore.

Fabbricazione di macchine per la produzione di acciaio
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 2

I rulli lavorati sono lisci, duri, resistenti alla ruggine e non graffiano i fogli durante il funzionamento.

Stazione di pompaggio idraulica
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 3

Il serbatoio idraulico utilizza olio idraulico 46 # dotato di ventola di raffreddamento per il raffreddamento di circolazione interna per prevenire problemi di alta temperatura dell'olio.Marca della valvola solenoideHuade.

Armadio di controllo touch screen
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 4

Dispone di modalità automatiche e manuali. Consente la regolazione della lunghezza e della quantità del foglio bersaglio tramite touchscreen.

Marche di componenti elettrici:

  • VFD: Delta
  • Interruttore: Delixi
  • Contatto: Delixi
  • Relay: Xinling
  • PLC: Delta
  • Trasformatore: Delixi
Sezione di premitura e tagliatore
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 5 4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 6

Il materiale della lama e dello stampo di pressatura è CR12, con elevata resistenza, eccellente indurimento e buona resistenza all'usura.

Tabella di uscita
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 7

Il supporto è dotato di rulli per facilitare la spedizione dei prodotti senza graffi.

Parti di ricambio incluse
Parte Quantità
Catene 2 serie
Valvola solenoide 1 set
Interruttore di viaggio 2 serie
Chiavi francesi aperte 2 serie
Chiave francese esagonale 2 serie
Contatore 1 set
- La chiave inglese. 2 serie
Sigilli per olio 1 set
Guida alla risoluzione dei problemi
1. pompa dell'olio non può iniziare, manuale non può funzionare:

(1) Linea zero non fissata. Il voltmetro mostra più di 200V normale, più di 200V indica guasto di linea zero.

(2) Tasto di arresto di emergenza bloccato.

2La pompa d'olio può essere avviata ma non può essere azionata manualmente:

Tasto automatico manuale non in posizione manuale o danneggiato.

3Manuale normale, ma non automatico:

(1) Manopola automatica non in posizione automatica o danneggiata.

(2) Il coltello non è invertito al limite superiore o al limite superiore e inferiore.

(3) Moffa non invertita al limite superiore o al limite superiore e inferiore.

(4) Errore di impostazione dei dati.

4Il coltello continua a salire e la pompa si blocca.

(1) Limite superiore non regolato correttamente o interruttore danneggiato.

(2) K1 e K2 invertiti.

(3) Valvola solenoide bloccata. Spegnere la pompa di olio e premere il coltello per tagliare. Quando si sente il suono "clic", accendere la pompa e sollevare il coltello alla posizione limite superiore.

5Il coltello continua a muoversi verso il basso e tiene la pompa:

(1) Limite inferiore non regolato correttamente o interruttore danneggiato.

(2) Valvola solenoide bloccata. Spegnere la pompa di olio, premere il coltello per tagliare. Quando si sente il suono "clic", accendere la pompa per alzare il coltello alla posizione limite superiore.

6La muffa continua a salire e a trattenere la pompa dell' olio:

(1) Limite superiore non regolato correttamente o interruttore danneggiato.

(2) K3 e K4 invertiti.

(3) Valvola solenoide bloccata. Spegnere la pompa dell'olio e premere giù sul tipo di sollevamento e pressione rispettivamente. Quando si sente il suono "click", accendere la pompa per sollevare lo stampo alla posizione limite superiore.

7La muffa continua a scendere e ferma la pompa:

(1) Limite inferiore non regolato correttamente o interruttore danneggiato.

(2) K3 e K4 invertiti.

(3) Valvola solenoide bloccata. Spegnere la pompa di olio e premere il tipo di aumento della pressione. Quando si sente il suono "clic", accendere la pompa e sollevare il coltello alla posizione limite superiore.

Specifiche aggiuntive
Apparizione Dimensione 8580 × 1550 × 1510 mm
Potenza totale 4 + 5,5 kW
Spessore della materia prima 0.3 - 0,6 mm
Produttività 0 - 2 m/min
Diametro dell'albero Φ70 mm
Immagini del prodotto
4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 8 4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 9 4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 10 4 KW Hydraulic Cutter Glassed Tile Roll Forming Machine con larghezza di bobina di 1200 mm e 12 stazioni di rulli 11
